英國真尚有_低成本_線激光輪廓掃描儀|線掃激光傳感器|激光二維傳感器|ZLDS202（原ZLDS200升級款）

ZLDS202—原ZLDS200升級款

低成本線激光輪廓掃描儀ZLDS202專為高精度二維輪廓掃描而設計，同時具備速度(高達16KHz)、精度和卓越性能，線激光傳感器的Z軸具有0.01%的線性度，X軸具有高達2912個點的分辨率 ，可穩定且高精度測量所有難以檢測的物體。

ZLDS202系列包括:
ZLDS202 — 內置測量功能的激光輪廓掃描儀;
ZLDS202-HS —高速版本，不低于4000 輪廓/秒 (全量程)，不低于16000 輪廓/秒 (ROI模式).;
ZLDS202-HSR — 高速高精度版本，不低于1000 輪廓/秒 (全量程)，不低于16000 輪廓/秒 (ROI模式).X軸分辨率為1280或2560個點.
ZLDS202-HSR2 — 高速高精度超寬激光線版本（X軸寬度/Z軸量程≥2.5），不低于4000 輪廓/秒 (全量程)，不低于16000 輪廓/秒 (ROI模式).X軸分辨率為1280或2560個點.
ZLDS202-2Cam — 內置測量功能和工業協議的雙頭激光輪廓掃描儀;

畫冊下載

英國真尚有_低成本、可定制線激光傳感器_輪廓掃描儀ZLDS202 V1.0.pdf

英國真尚有_高速、高精度、寬線版線激光傳感器ZLDS202-HS_HSR_HSR2 V1.0.pdf

英國真尚有_雙目線激光掃描儀ZLDS202-2Cam.pdf V1.0.pdf

返回列表

主要特點 技術規格安裝尺寸測量原理成功案例行業解決方案應用領域

低成本線掃激光傳感器、輪廓掃描儀ZLDS202特點：

（1）、測量范圍從10毫米到1165毫米，適用于大部分測量場合；

（2）、非接觸式測量，適應各種被測體表面；

（3）、采樣率高達16000剖面/秒，從而實現高圖像質量；

（4）、源于其緊湊的設計和高掃描分辨率，特別適合靜態、動態和機器人應用；

（5）、用于掃描儀參數化、圖像和剖面可視化的web界面；

（6）、具有恢復模式，恢復至硬件故障或用戶操作錯誤前的基本模式，減小操作失誤后的測量誤差。

ZLDS202

19個標準量程可選；

緊湊型、高精度、高速激光掃描儀

提供紅色、藍色和紅外三種激光器

主要參數
Z軸量程, mm:	from 10 to 1165
Z軸線性度, % of F.S:	±0.01
測量頻率, profiles/s:	484,938,5096,6800
X軸分辨率, points:	648 or 1296
接口:	Ethernet / 1000 Mbps
同步輸入:	RS422, 3 channels
輸出:	RS422, 1 channel
抗沖擊:	30 g/6 ms
保護等級:	IP67
供電:	9...30 V or 12...36 V for scanners with Blue laser

ZLDS202

根據用戶創(chuàng )建的算法在ZLDS202內部進行分析，計算，測量，公差控制。測量結果可以通過各種協議 (以太網/IP，Modbus TCP，UDP) 以及掃描儀的邏輯輸出進行傳輸。

ZLDS202-2Cam

具有內置測量功能和行業協議的雙攝像頭激光輪廓儀，6個標準量程可選

單激光線和雙攝像頭設計，顯著提高具有復雜形狀的物體的3D掃描的質量

X 軸(組合輪廓) 的分辨率超過兩倍，即1456或2912點;

全量程范圍采樣頻率為520個剖面/秒;

支持所有智能功能

主要參數
Z軸量程, mm:	25,50,100,150,200
Z軸線性度, % of F.S:	±0.01
測量頻率, profiles/s:	520 - 4600 (ROI mode)
X軸分辨率, points:	1456 or 2912
接口:	Ethernet / 1000 Mbps
同步輸入:	RS422, 3 channels
輸出:	RS422, 1 channel

ZLDS202-HS

高速掃描儀，14個標準量程可選

滿量程不低于4000輪廓/秒，ROI模式不低于16000輪廓/秒

主要參數
Z軸量程, mm:	from 10 to 1000
Z軸線性度, % of F.S:	±0.01
測量頻率, profiles/s:	4000 - 16000 (ROI mode)
X軸分辨率, points:	640 or 1280
接口:	Ethernet / 1000 Mbps
同步輸入:	RS422, 3 channels
輸出:	RS422, 1 channel

ZLDS202-HSR

高速、高分辨率激光輪廓掃描儀，14個標準量程可選

滿量程不低于1000輪廓/秒，ROI模式不低于16000輪廓/秒

X軸分辨率為1280或2560點

主要參數
Z軸量程, mm:	from 10 to 1000
Z軸線性度, % of F.S:	±0.01
測量頻率, profiles/s:	1000 - 16000 (ROI mode)
X軸分辨率, points:	1280 or 2560
接口:	Ethernet / 1000 Mbps
同步輸入:	RS422, 3 channels
輸出:	RS422, 1 channel

ZLDS202-HSR2

高速、高分辨率、超寬激光線（“激光線長度/量程”>2.5）輪廓儀，10個標準量程可選

滿量程不低于4000輪廓/秒，ROI模式不低于16000輪廓/秒

X軸分辨率為1280或2560點

Xend/Z ≥ 2.5，可掃描寬對象，而不會(huì )損失Z的精度

主要參數
Z軸量程, mm:	from 5 to 225
Z軸線性度, % of F.S:	±0.01
測量頻率, profiles/s:	4000 - 16000 (ROI mode)
X軸分辨率, points:	1280 or 2560
接口:	Ethernet / 1000 Mbps
同步輸入:	RS422, 3 channels
輸出:	RS422, 1 channel

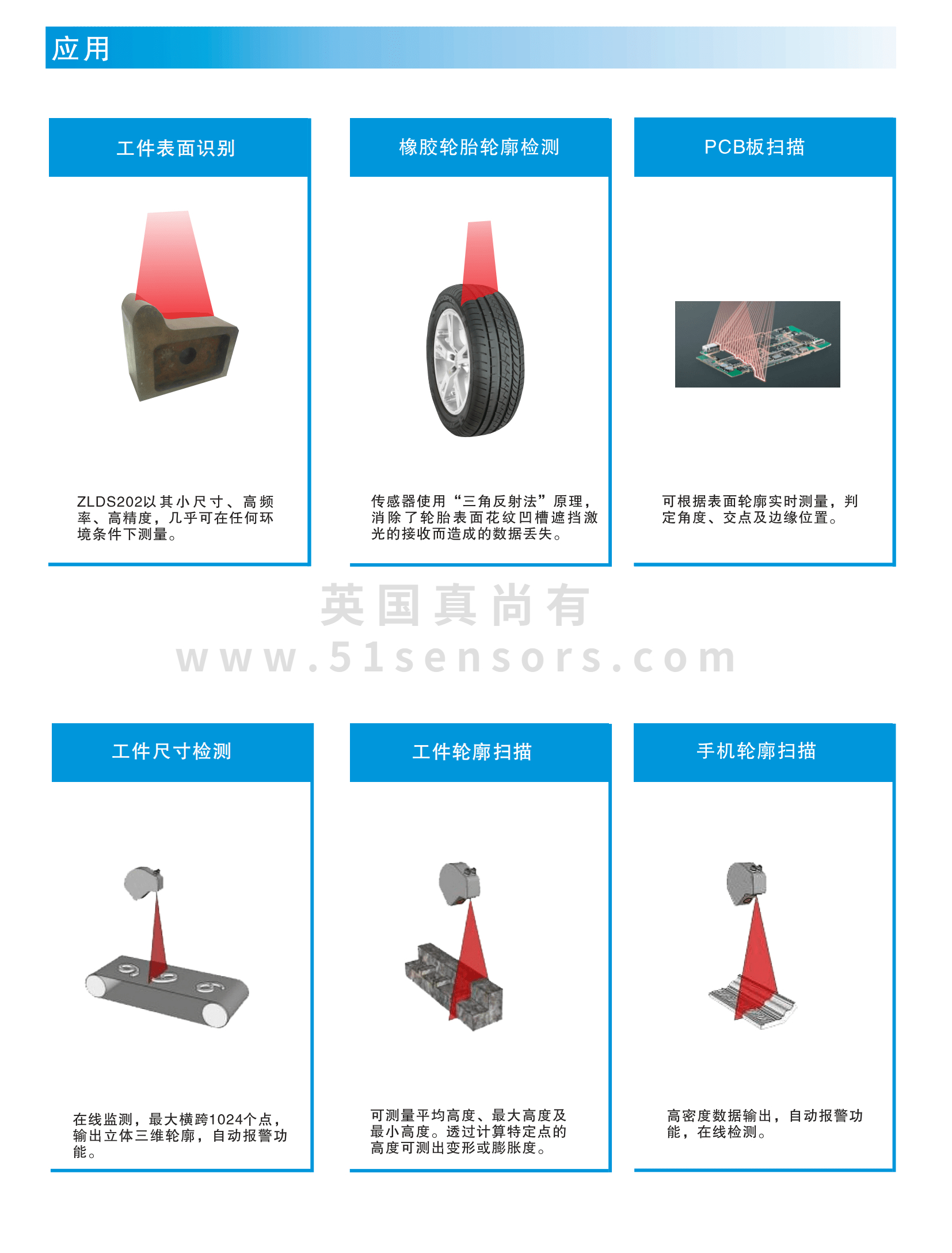

低成本線掃激光傳感器、輪廓掃描儀ZLDS202應用領域：

ZLDS202線掃激光傳感器有著非常廣泛的應用，外輪廓，厚度，高度，深度，邊沿，凹槽，角度，圓度，平整度，變形等應用，適用于任何類型工業領域，如汽車、鐵路、機械加工、自動化生產等領域。

線激光輪廓掃描傳感器ZLDS202應用

ZLDS202_技術規格

采樣頻率和精度
標準采樣率（滿量程）	ZLDS202: 484 profiles/s (standard mode),938 profiles/s (DS mode) ZLDS202-2Cam: 520 profiles/s ZLDS202-HS / ZLDS202-HSR2: 4000 profiles/s ZLDS202-HSR: 1000 profiles/s
最大采樣率（ROI模式）	ZLDS202: 5096 profiles/s,6800 profiles/s (DS mode) ZLDS202-2Cam: 4600 profiles/s ZLDS202-HS: 16000 profiles/s ZLDS202-HSR / ZLDS202-HSR2: 16000 profiles/s
Z軸線性度	±0.01% of the range (standard mode),
Z軸線性度	±0.02% of the range (DS mode)
X軸線性度	±0.2% of the range
Z軸分辨率	0.01% of the range (standard mode),
Z軸分辨率	0.02% of the range (DS mode)
X軸分辨率	ZLDS202: 648 or 1296 points (programmable value) ZLDS202-2Cam: 1456 or 2912 points (programmable value) ZLDS202-HS: 640 or 1280 points (programmable value) ZLDS202-HSR / ZLDS202-HSR2: 1280 or 2560 points (programmable value)
激光光源
660 nm or 405 nm or 450 nm or 808 nm
Class 2M according to IEC/EN 60825-1:2014
接口
基礎	Ethernet / 1000 Mbps
同步輸入	RS422, 3 channels
激光開/關硬件輸入	1
輸出	RS422, 1 channel
供電	9...30 V
電源功耗，不超過	ZLDS202 - 6 W (without a built-in heater); ZLDS202-2Cam - 11 W; ZLDS202-HS - 17 W; ZLDS202-HSR / ZLDS202-HSR2 - 17 W;
環境限制
保護等級	IP67
抗振性	20 g / 10...1000 Hz, 6 hours for each of XYZ axes
抗沖擊	30 g/6 ms
工作溫度	-40...+40 for scanners with built-in heater, or
工作溫度	-40...+120 for scanners with built-in heater and cooling system
相對濕度	5-95% (no condensation)
儲存溫度	-20...+70
外殼/窗口材料	aluminum/glass

ZLDS202_標準量程

型號	Z軸量程,mm	Z軸起始距離, mm	Z軸終點距離, mm	X軸起始寬度, mm	X軸終點寬度, mm	激光光源	尺寸, mm		重量, kg
10-25-8-11	10	25	35	8	11	660 nm or 405 nm or 808 nm Class 2M	72×71×44	Fig. 1	0,37
25-65-20-22	25	65	90	20	22		93×63×44	Fig. 2	0,6
50-75-30-41	50	75	125	30	41
100-70-48-82	100	70	170	48	82
150-70-58-122	150	70	220	58	122
150-95-53-106	150	95	245	53	106
200-82-60-150	200	82	282	60	150
250-90-65-180	250	90	340	65	180
250-180-170-278	250	180	430	170	278		L=326	Fig. 3	2
300-190-160-300	300	190	490	160	300		L=283		1.9
300-220-203-330	300	220	520	203	330		L=374		2.1
400-260-210-400	400	260	660	210	400		L=350		2.2
500-325-268-500	500	325	825	268	500		L=415		2.3
600-400-320-600	600	400	1000	320	600		L=490		2.4
700-475-374-700	700	475	1175	374	700		L=558		2.5
800-545-425-800	800	545	1345	425	800		L=627		2.6
900-615-480-900	900	615	1515	480	900		L=696		2.7
1000-690-535-1000	1000	690	1690	535	1000		L=765		2.8
1165-620-430-1010	1165	620	1785	430	1010		L=554		2.5

ZLDS202-2Cam_標準量程

型號	Z軸量程,mm	Z軸起始距離, mm	Z軸終點距離, mm	X軸起始寬度, mm	X軸終點寬度, mm
25-65-20-22	25	65	90	20	22
50-75-30-41	50	75	125	30	41
100-70-48-82	100	70	170	48	82
150-70-58-122	150	70	220	58	122
150-95-53-106	150	95	245	53	106
200-82-60-150	200	82	282	60	150

ZLDS202-HS_標準量程

型號	Z軸量程, mm	Z軸起始距離, mm	Z軸終點距離, mm	X軸起始寬度, mm	X軸終點寬度, mm
10-65-11-12	10	65	75	11	12
25-75-20-22	25	75	100	20	22
50-90-32-44	50	90	140	32	44
75-125-42-58	75	125	200	42	58
100-150-50-74	100	150	250	50	74
150-150-64-112	150	150	300	64	112
300-210-148-276	300	210	510	148	276
400-285-198-376	400	285	685	198	376
500-370-250-466	500	370	870	250	466
600-450-300-556	600	450	1000	300	556
700-530-350-650	700	530	1230	350	650
800-610-400-744	800	610	1410	400	744
900-685-450-836	900	685	1585	450	836
1000-765-500-930	1000	765	1765	500	930

ZLDS202-HSR_標準量程

型號	Z軸量程,mm	Z軸起始距離, mm	Z軸終點距離, mm	X軸起始寬度, mm	X軸終點寬度, mm
25-60-22-26	25	60	85	22	26
50-60-36-50	50	60	110	36	50
100-65-56-100	100	65	165	56	100
150-90-70-140	150	90	240	70	140
200-110-84-178	200	110	310	84	178
250-95-100-250	250	95	345	100	250
300-190-120-300	300	190	490	120	300
400-145-158-400	400	145	545	158	400
500-180-198-500	500	180	680	198	500
600-230-236-600	600	230	830	236	600
700-265-274-700	700	265	965	274	700
800-310-314-800	800	310	1110	314	800
900-345-352-900	900	345	1245	352	900
1000-375-392-1000	1000	375	1375	392	1000

ZLDS202-HSR2_標準量程

型號	Z軸量程,mm	Z軸起始距離, mm	Z軸終點距離, mm	X軸起始寬度, mm	X軸終點寬度, mm
5-70-24-24	5	70	80	24	24
15-80-40-44	15	80	95	40	44
25-95-70-81	25	95	120	70	81
35-135-90-105	35	135	170	90	105
45-170-110-130	45	170	215	110	130
75-170-146-194	75	170	245	146	194
90-220-200-256	90	220	310	200	256
120-355-302-376	120	355	475	302	376
170-455-400-500	170	455	625	400	500
225-550-500-624	225	550	775	500	634

低成本線掃激光傳感器、輪廓掃描儀ZLDS202測量原理：

基于光學三角測量原理(見下圖)。

半導體激光器的輻射是由一條直線上的透鏡投射到一個物體上而形成的。從物體散射的輻射由透鏡收集并定向到一個二維CMOS圖像傳感器。通過FPGA和信號處理器對形成的物體輪廓圖像進行分析，計算出物體上激光直線上各點到物體的距離(z坐標)。掃描儀的特征是Z坐標的量程起點(SMR)， Z坐標的量程起點(MR)， Z坐標的量程起點(Z)。 ZLDS202原理圖1.png

低成本線掃激光傳感器、輪廓掃描儀ZLDS202安裝尺寸：

線激光輪廓掃描傳感器ZLDS202尺寸圖
