低價進口輪廓掃描新選擇，尺寸測量、帶臺階零件合規掃描測量，就選英國真尚有線激光傳感器ZLDS202！

應用背景

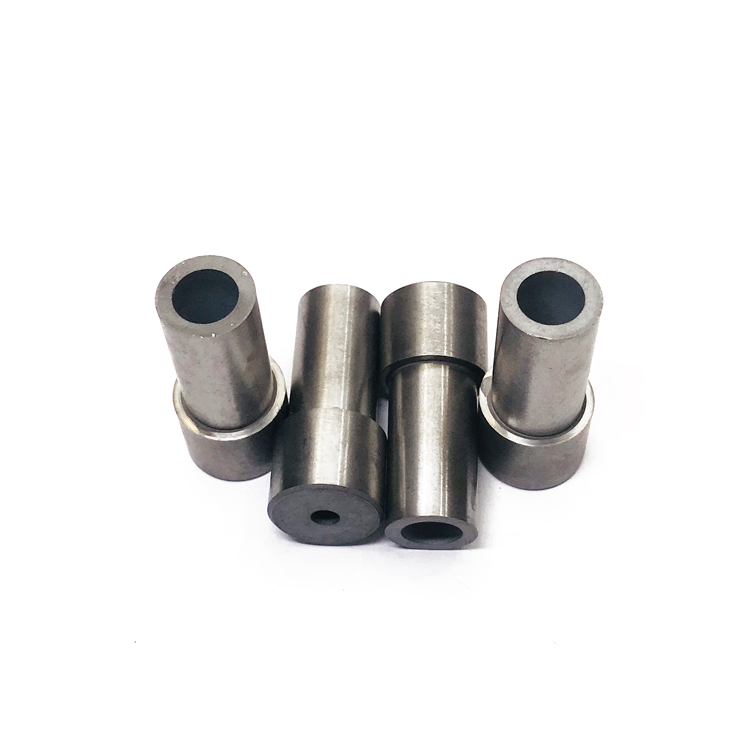

工業零件的設計中往往有很多的相對位置公差，在圖紙上很容易表達出來，但是在生產線上想要檢測出其是否符合公差卻并不那么容易。

檢測方案

線激光傳感器掃描方案：在零件的傳輸帶上方搭建支架，將線激光傳感器ZLDS202安裝在零件正上方，其中激光束寬度方向與零件運動方向為水平垂直，傳感器Z軸方向即為零件的高度方向，獲得零件上表面的3D數據。

PS：選擇線激光傳感器時需要注意，X軸寬度（即激光束寬度）需要大于被測零件的寬度，否則將會(huì )出現零件邊角部分容易漏測；

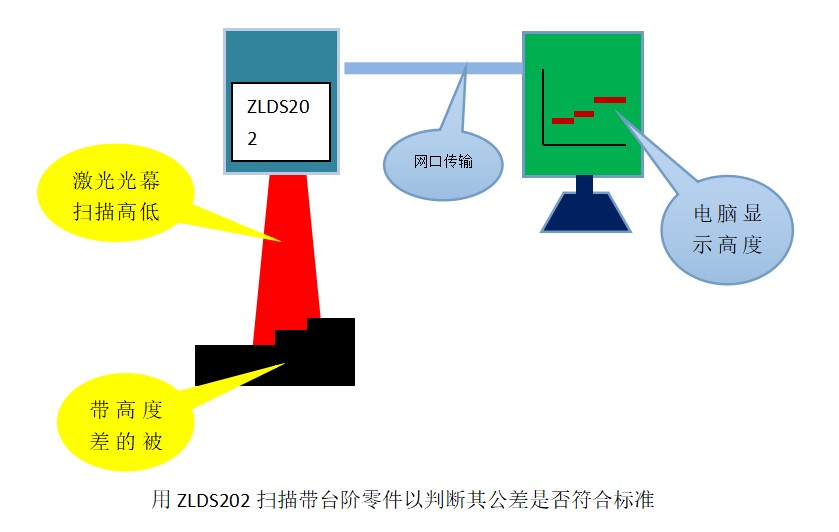

具體的的測量方案圖如下所示：

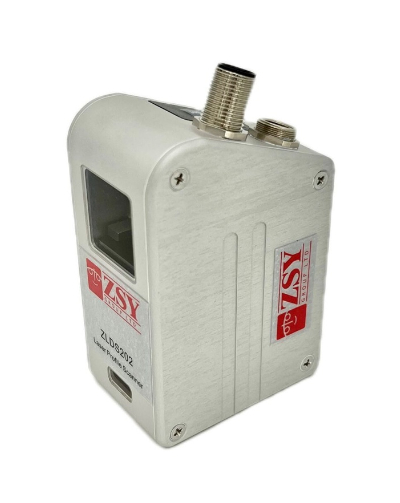

高性?xún)r(jià)比線激光輪廓掃描儀ZLDS202專為高精度二維輪廓掃描而設計，同時具備速度、精度和卓越性能，Z軸具有0.05%的線性度，0.01%的分辨率，可穩定且高精度測量所有難以檢測的物體。且除標準系列產品外，也可根據用戶的特殊需要定制。

主要應用領域：運行中火車輪緣和軌道磨損的在線測量；火車輪、地鐵車輪、電車輪、鋼軌等輪廓及平整度在線測量；汽車輪胎、焊縫、汽車門縫等輪廓的在線測量；高精度物體輪廓、二維位移、三維尺寸的在線測量。

主要特點：

?測量范圍從10mm到1165mm，適用于大部分測量場合；
?非接觸式測量，適應各種被測體表面；
?采樣率高達6800剖面/秒，從而實現高圖像質量；
?源于其緊湊的設計和高掃描分辨率，特別適合靜態、動態和機器人應用；
?用于掃描儀參數化、圖像和剖面可視化的web界面；
?具有恢復模式，恢復至硬件故障或用戶操作錯誤前的基本模式，減小操作失誤后的測量誤差。
