AAHI20高精度內外徑測量系統是一種模塊化的非接觸式光學內徑測量系統，可對管，缸或孔的內部和外部進行微米級精度的3D測量。超小0.55mm直徑探頭可伸入到管中，掃描獲取其完整的內部幾何形狀
????
AAHI20高精度內外徑測量系統的工作方式是光學探針在運動控制平臺伸到旋轉管內部，以旋轉的方式掃描該截面完整的內部幾何形狀。使用相同的探頭可用于測量一定范圍的管道外直徑?？梢杂猛惶筋^移動到外部測量位置以?huà)呙韫艿耐獠俊?
????
AAHI20高精度內外徑測量系統可根據要求定制非標準直徑（例如 ?8.8 毫米或 ?30.5 毫米）、長度、光斑尺寸和光束角度（即不同于標準 90°）的定制探頭。 還可根據要求構建用于極端溫度、高壓或其他惡劣環境的定制探頭。
1）、可以實現管內外表面的各種微米精度 3D 測量;
????? 內外表面的 3D幾何 (GD&T);
????? 顫振測量;
????? 粗糙度測量;
????? 缺陷檢測 - 孔隙、裂紋、劃痕;
????? 半透明材料涂層的厚度測量;
2）、完全可配置的自動化檢測;
3）、輕松集成到全自動檢測設置中。
????
AAHI20高精度內外徑測量系統主要特點:

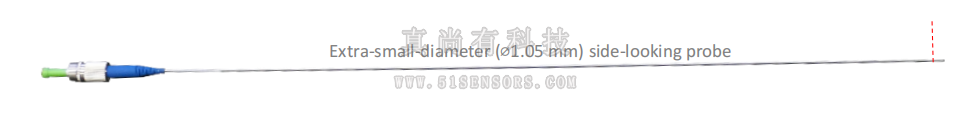

（1）、最小探頭直徑可至0.55mm，實現微型管內徑測量；目前定制探頭最長為2m；
（2）、可實現直徑、圓度、圓柱度、平行度、錐度、跳動、直線度、錐角、同心度、粗糙度、顫振、缺陷等的 3D 測量；
（3）、可測量高縱橫比特征，例如底切、交叉孔、倒角、膛線、螺紋、O 形環凹槽和邊緣；
（4）、能大幅縮短檢測周期時間：每秒最多100,000 次測量；
（5）、具有使用第三方軟件評估被檢測零件的靈活選項：測量的特征可以與CAD 或用戶定義的一組位置、標稱和公差進行比較；
（6）、簡單的掃描定義和執行：通過操縱桿教系統定義掃描順序；
（7）、省時的自動報告：掃描后，可以自動生成不通過的報告，并以符合行業標準的方式記錄結果；
（8）、可適應惡劣環境：放射性、極熱、低溫、真空等；
（9）、無需昂貴的耗材：非接觸式檢測，探頭不易磨損。

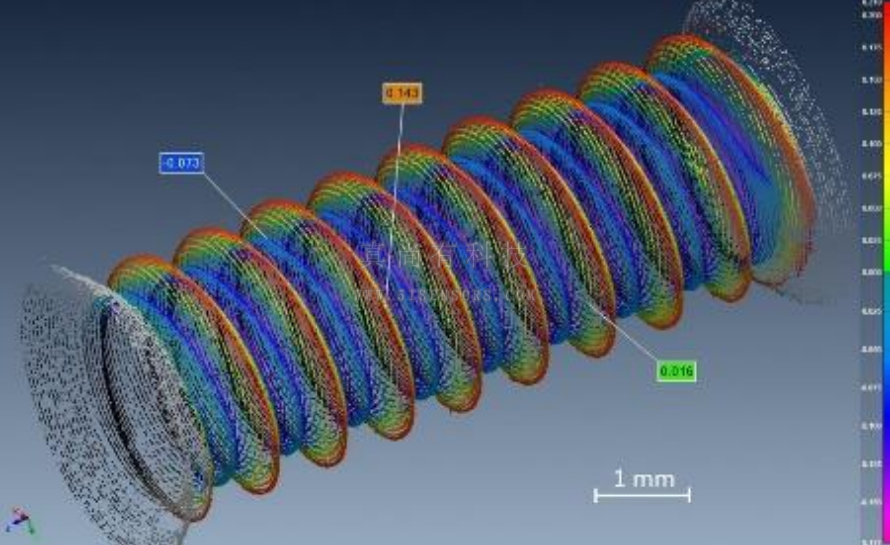

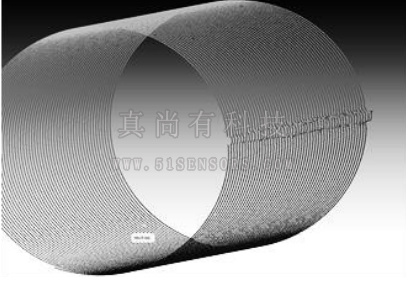

AAHI20高精度內外徑測量系統測量效果示意圖：
?AAHI20高精度內外徑測量系統應用領域：
可用于內徑和外徑表面的可視化檢測。
譬如：
（1）、航空航天和汽車工業中的各類管子、管道和軸：
航空航天示例：噴氣發動機軸MRO（維護、修理和操作）；
汽車示例：驅動軸、車軸、螺紋、花鍵、齒輪、驅動齒；
（2）、生物醫藥和化學領域的小瓶、圓柱形容器；
（3）、醫療領域的圓柱形設備；
（4）、國防工業示例：螺紋管、孔、鉸刀、鉆頭等；
（5）、高精度加工、鉆孔、注塑、3D打印、增材制造、鑄造、擠壓模具中的管狀零件；
（6）、復合管材和棒材。

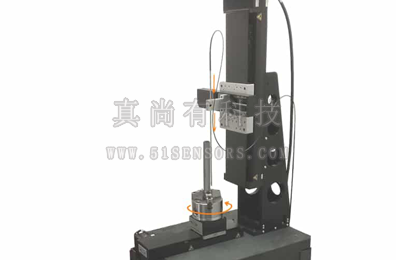

通過光學探針搭配上能帶動探針旋轉的機構，通過機械臂把整個探針伸入到需檢測的孔中，旋轉機構帶動探針360度旋轉，進而將整個孔的內部情況掃描出來。
英國真尚有_內徑測量?jì)x|內孔檢測|ZID100
ZID內徑測量?jì)x是屬于客戶定制型的產品，可根據客戶實際項目需求定制相應產品。該系統是專門為非接觸式測量管道內徑而設計的，能精準、快速、無損傷檢測管道內部幾何數據。
ZID內徑測量?jì)x可用于非接觸式測量長管、圓柱管、錐形管、渦輪鉆等的內徑和內輪廓。ZSY提供基于2種工作原理的系統：通過集成多個激光位移傳感器測量?jì)葟交蛲ㄟ^(guò)旋轉激光傳感器進行內表面激光掃描。內徑測量?jì)x可實現檢測管道的內徑、圓度、圓柱度、平行度、錐度、直線度、錐角、同心度、表面缺陷三維輪廓等的參數。
ZID內徑測量?jì)x可提供設備：由靜止或者可旋轉的探頭、可在管道內進行移動測量的平移機構（自驅動和牽引兩種可選）、測量軟件和校準環組成。其他可選項包括保持測量模塊對齊管道軸線的固定支架、管道直線度測量模塊、視頻檢視模塊、Wi-Fi模塊。
畫冊下載
英國真尚有-高精度內徑測量系統|非接觸式內孔測量系統|內徑測量系統|AAHI10
AAHI10高精度內徑測量系統可提供的微米精度級的孔內部等難以到達的空間的三維測量。它的旋轉式掃描儀探頭可輕松進入狹窄的空間，以高速獲取其完整的內部幾何形狀。
????
AAHI10高精度內徑測量系統的工作方式是通過光學探針搭配上能帶動探針旋轉的機構，通過機械臂把整個探針伸入到需檢測的孔中，旋轉機構帶動探針360度旋轉，進而將整個孔的內部情況掃描出來。
????
AAHI10高精度內徑測量系統可根據要求定制非標準直徑（例如 ?8.8 毫米或 ?30.5 毫米）、長度、光斑尺寸和光束角度（即不同于標準 90°）的定制探頭。 還可根據要求構建用于極端溫度、高壓或其他惡劣環境的定制探頭。
?可實現孔（管）內表面的各種微米精度的3D測量：
?測量?jì)葟?(ID) 特征，例如底切、倒角、螺紋、膛線、O 形環凹槽、花鍵、平臺和邊緣斷裂
?實現完全可配置的自動鉆孔測量
?生成用于計算 GD&T 參數的 3D 點云數據
?可以測量尺寸或表面缺陷，如孔隙、裂紋、毛刺或劃痕
?可以測量半透明涂層的粗糙度?和厚度
?完全可配置的自動化檢測;
?輕松集成到全自動檢測設置中。 ?
????
英國真尚有_管道內徑測量機器人|內徑檢測機器人|ZID200
針對深管、長管內徑測量，在保持高精度的內徑測量的同時，還需要準確控制傳感器在管道內的行進位移。
?
ZID200系列管道內徑測量機器人：該系統是專門為非接觸掃描和管道幾何參數測量而設計的，可檢測管道多種參數，自走式管道行進裝置可至管道任意位置，測量數據可通過無線傳輸至電腦。
?
ZID200系列管道內徑測量機器人可使用多種方式（旋轉激光傳感器、2D掃描儀、相機）測量一系列管道參數（內徑、橢圓度、不圓度、非直線度、螺紋、膛線/輪廓寬度/高度和膛線角度） 并結合這些數據來計算管道的完整 360 ? 橫截面輪廓。
?
（1）集成的高清攝像頭檢測孔的視覺缺陷。專為管道內部的高分辨率視頻檢測而設計。通過具有可調焦距和照明的高分辨率相機提供全方位可見度（全景照片）。
（2）激光測距儀測量從探頭到管端的距離，將測量結果綁定到探頭位置。 使用伸縮桿、鵝頸管或作為可選附件，通過儀器馬達手動沿著管道移動探頭。
（3）測量結果和視頻實時顯示在 PC 上。 數據可以保存在一個文件中。 測量數據可以根據用戶要求顯示、協議和存檔。
