ZID內徑測量?jì)x是屬于客戶定制型的產品，可根據客戶實際項目需求定制相應產品。該系統是專門為非接觸式測量管道內徑而設計的，能精準、快速、無損傷檢測管道內部幾何數據。
ZID內徑測量?jì)x可用于非接觸式測量長管、圓柱管、錐形管、渦輪鉆等的內徑和內輪廓。ZSY提供基于2種工作原理的系統：通過集成多個激光位移傳感器測量?jì)葟交蛲ㄟ^(guò)旋轉激光傳感器進行內表面激光掃描。內徑測量?jì)x可實現檢測管道的內徑、圓度、圓柱度、平行度、錐度、直線度、錐角、同心度、表面缺陷三維輪廓等的參數。
ZID內徑測量?jì)x可提供設備：由靜止或者可旋轉的探頭、可在管道內進行移動測量的平移機構（自驅動和牽引兩種可選）、測量軟件和校準環組成。其他可選項包括保持測量模塊對齊管道軸線的固定支架、管道直線度測量模塊、視頻檢視模塊、Wi-Fi模塊。
畫冊下載
ZID內徑測量?jì)x特點：
（1）、可根據具體需求定制系統，更符合項目或產線要求；
（2）、最高可達微米級精度；
（3）、最小可測內徑9mm（9mm為目前成熟產品，支持更小內徑測量?jì)x定制）；
（4）、空間分辨率可至3200點/周轉；
（5）、可選探頭或成套系統、多個可選組件；
（6）、可檢測管道內多種參數如直徑、圓度、錐度和內輪廓等。

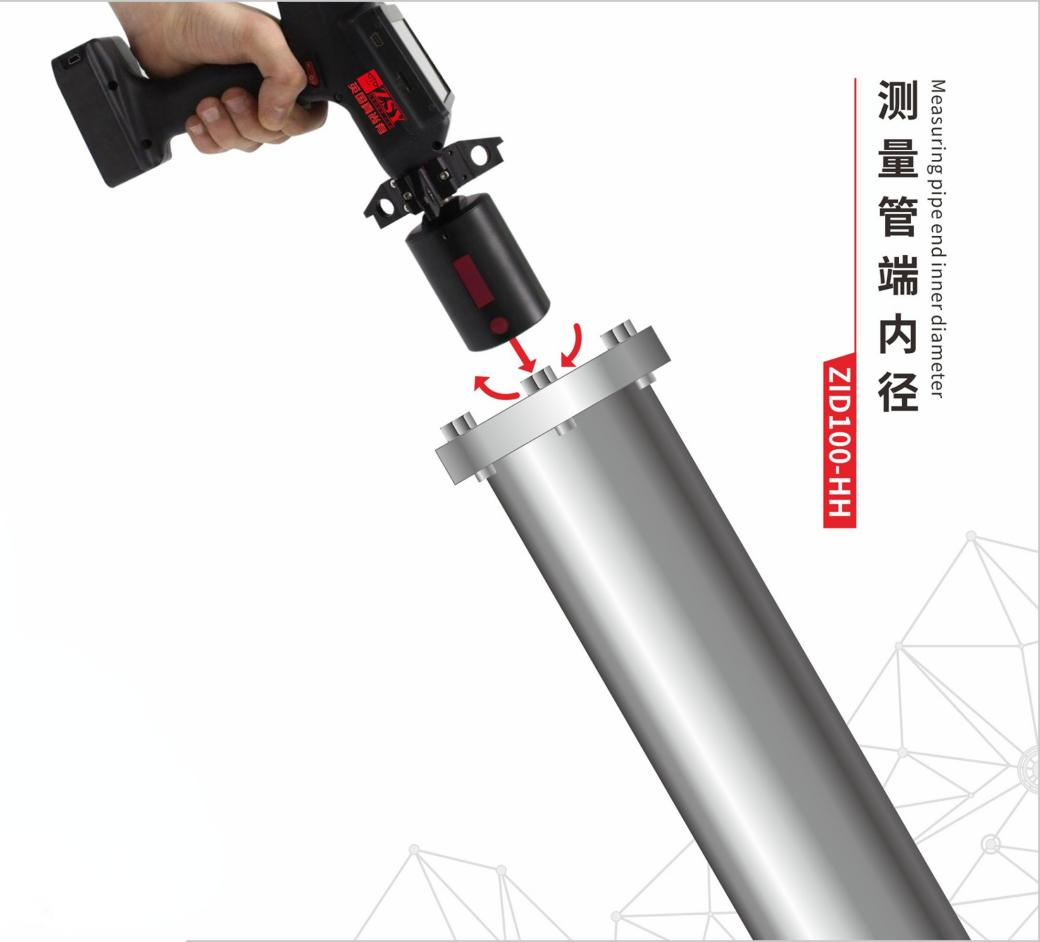

ZID內徑測量?jì)x部分定制產品（如需查看相關視頻可點擊 成功案例 ）
ZID內徑測量?jì)x應用領域：
可用于非接觸測量?jì)缺砻娓鞣N數據測量（內徑、圓度、圓柱度、平行度、錐度、直線度、錐角、同心度、表面缺陷三維輪廓等的參數），比如圓管、圓柱和圓錐管、漸進式泵的定子、渦輪鉆具等多種管材、工件。
參數 | ZID100定制型內徑測量系統 | |
測量直徑范圍，mm | 45 - 55 | |
量程，mm | 10 | |
精度，um | ±10 | |
最大采樣頻率，KHz | 9.4 | |
角度掃描分辨率，點每個圓 | 3200 | |
溫漂（滿量程），℃ | 0.02% | |
激光源 | 紅光半導體激光器，660um波長，Class 2 | |
接口 | 以太網 | |
供電，V（DC） | 24 | |
功耗，W | 3 | |
保護等級 | 保護等級 | IP54 |
抗震 | 20g/10~1000Hz，6小時，XYZ三個方向均是如此 | |
抗沖擊 | 30 g/6 ms | |
工作溫度，℃ | -10~~+60 | |
光照強度，lx | 10000 | |
相對濕度 | 5 - 95%（無冷凝） | |
◆技術規格可按客戶要求定制。
◆我們保留規格變化而不另行通知的權利。
英國真尚有_內徑測量傳感器|激光測徑儀|ZLDS104
ZLDS104小孔內徑傳感器是一款專門為小孔內徑在線測量而設計的激光測徑傳感器，是目前市場上最小的激光測徑儀。兩種不同系列的探針式傳感器，能應用在更多測量環境，直徑僅為9mm，測量范圍為10-45mm，精度可達到±2um，采樣頻率高達9.4khz，可以用藍色激光控制反射和半反射物體，有內置滑環的探頭。
畫冊下載
英國真尚有-高精度內外徑測量系統|高精度內徑測量系統|高精度內徑掃描系統|AAHI20
AAHI20高精度內外徑測量系統是一種模塊化的非接觸式光學內徑測量系統，可對管，缸或孔的內部和外部進行微米級精度的3D測量。超小0.55mm直徑探頭可伸入到管中，掃描獲取其完整的內部幾何形狀
????
AAHI20高精度內外徑測量系統的工作方式是光學探針在運動控制平臺伸到旋轉管內部，以旋轉的方式掃描該截面完整的內部幾何形狀。使用相同的探頭可用于測量一定范圍的管道外直徑?？梢杂猛惶筋^移動到外部測量位置以?huà)呙韫艿耐獠俊?
????
AAHI20高精度內外徑測量系統可根據要求定制非標準直徑（例如 ?8.8 毫米或 ?30.5 毫米）、長度、光斑尺寸和光束角度（即不同于標準 90°）的定制探頭。 還可根據要求構建用于極端溫度、高壓或其他惡劣環境的定制探頭。
1）、可以實現管內外表面的各種微米精度 3D 測量;
????? 內外表面的 3D幾何 (GD&T);
????? 顫振測量;
????? 粗糙度測量;
????? 缺陷檢測 - 孔隙、裂紋、劃痕;
????? 半透明材料涂層的厚度測量;
2）、完全可配置的自動化檢測;
3）、輕松集成到全自動檢測設置中。
????
英國真尚有_管道內徑測量機器人|內徑檢測機器人|ZID200
針對深管、長管內徑測量，在保持高精度的內徑測量的同時，還需要準確控制傳感器在管道內的行進位移。
?
ZID200系列管道內徑測量機器人：該系統是專門為非接觸掃描和管道幾何參數測量而設計的，可檢測管道多種參數，自走式管道行進裝置可至管道任意位置，測量數據可通過無線傳輸至電腦。
?
ZID200系列管道內徑測量機器人可使用多種方式（旋轉激光傳感器、2D掃描儀、相機）測量一系列管道參數（內徑、橢圓度、不圓度、非直線度、螺紋、膛線/輪廓寬度/高度和膛線角度） 并結合這些數據來計算管道的完整 360 ? 橫截面輪廓。
?
（1）集成的高清攝像頭檢測孔的視覺缺陷。專為管道內部的高分辨率視頻檢測而設計。通過具有可調焦距和照明的高分辨率相機提供全方位可見度（全景照片）。
（2）激光測距儀測量從探頭到管端的距離，將測量結果綁定到探頭位置。 使用伸縮桿、鵝頸管或作為可選附件，通過儀器馬達手動沿著管道移動探頭。
（3）測量結果和視頻實時顯示在 PC 上。 數據可以保存在一個文件中。 測量數據可以根據用戶要求顯示、協議和存檔。
畫冊下載
