英國真尚有_模塊化光學傳感器

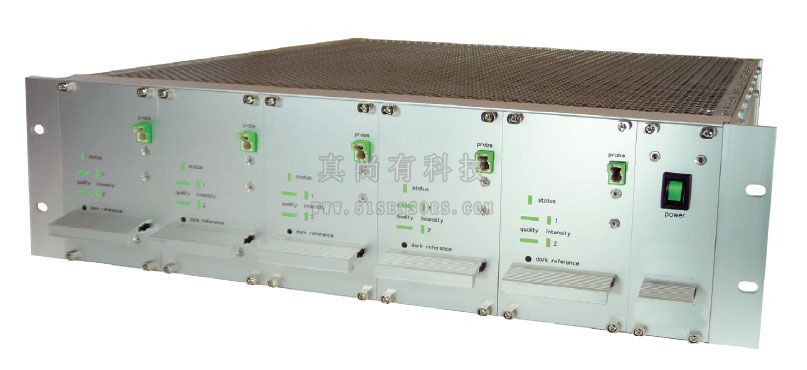

英國真尚有_模塊化光學傳感器 | SCE(IR)-MC-C5

SCE(IR)-MC-C5模塊化光學傳感器配合紅外線燈光進行工作，完美適用于非接觸式厚度測量，即便材料的一面不透明。該傳感器專門針對在一個19”插件中使用最多至 5 個通道的工業內聯應用而設計。不同的型號確保針對大量的應用提供最優解決方案。針對所有加工階段中的晶片可以在 10 μm - 1000 μm 的厚度范圍內進行精確的離線和在線測量。

畫冊下載

真尚有畫冊_光譜共焦傳感器SCE V1.0.pdf

返回列表

主要特點 技術規格安裝尺寸測量原理成功案例行業解決方案應用領域

SCE(IR)-MC-C5模塊化光學傳感器特點：

較大的層厚度測量范圍；
拋光的和粗糙的表面；
透明的和不透明的材料；
從單面進行測量；
在線和離線；
較高的橫向分辨率；
距離測量（可選）；
簡單集成；
無損傷測量；
堅固耐用；
自動光量控制；
較大的測量間距公差范圍；

SCE(IR)-MC-C5模塊化光學傳感器應用領域：

SCE系列傳感器利用多種先進的技術來實現快速距離和厚度測量。傳感器采用的光譜共焦(Chromatic confocal)和光干涉 (Interferometric)原理使其可以對幾乎任何表面做測量,另外不同種類的白光和紅外光源方便了傳感器測量多種材料。在光伏設備、玻璃行業、半導體行業、醫學、塑料盒坐標測量技術上得到了的廣泛的應用和認可。

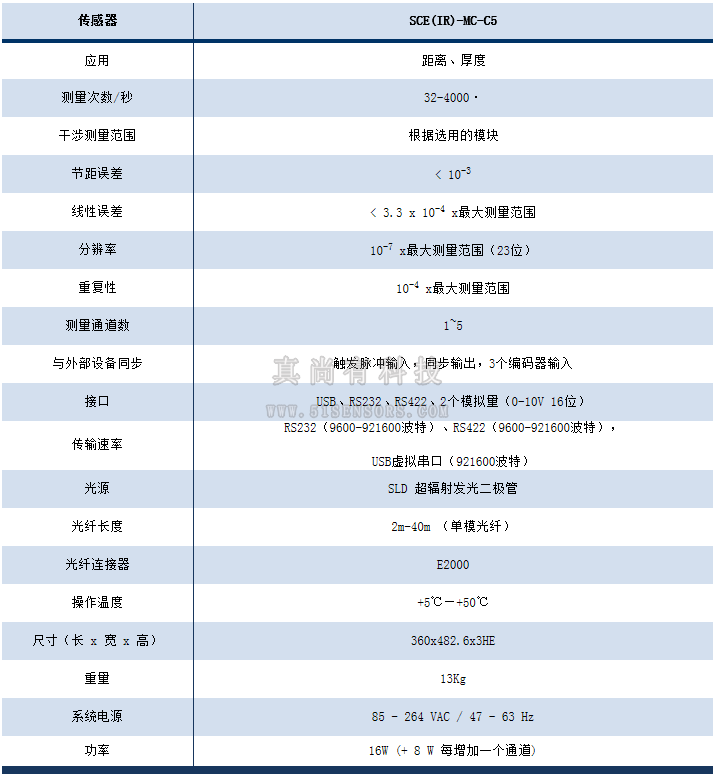

SCE(IR)-MC-C5模塊化光學傳感器技術規格：

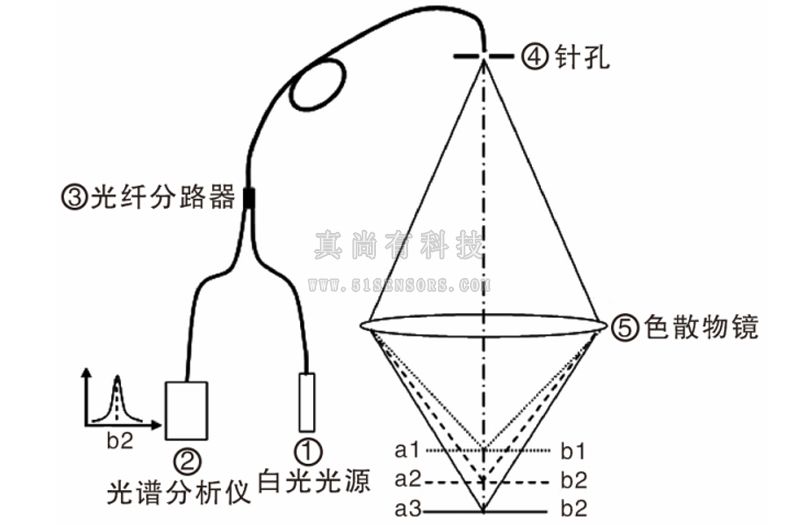

SCE(IR)-MC-C5模塊化光學傳感器測量原理：

白光光源①發出白光，經過光纖分路器③進入光纖傳導，再通過針孔④白光到達色散物鏡⑤，在被測物一側產生色散，由于波長不同，只有焦點在被測表面上的光才能被反射透過針孔④，進入針孔④后方的光譜分析儀②。焦點在被測表面上的光波長在光譜分析儀中體現為峰值，由光譜儀的光譜分布可以判斷被測物體的高度。


正在更新，請稍后……
