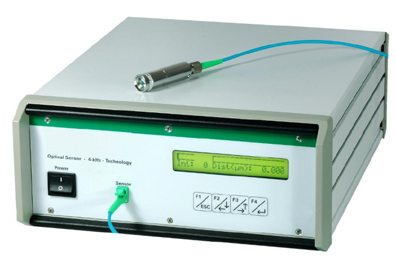

英國真尚有_光譜共焦傳感器 | SCE(IR)-HR-C1

SCE(IR)-HR-C1光譜共焦傳感器完美適用于非接觸式測量輪廓和層厚度。該傳感器采用了兩種不同的測量方法，可以進行 30 μm 至 1200 mm 的厚度測量，距離測量的橫向分辨率在次微米范圍內。高強度光源和不同尋常的高動態性能可通過卓越的信噪比確保具有不同反射強度和傾斜度的表面上最佳的測量結果。

畫冊下載

真尚有畫冊_光譜共焦傳感器SCE V1.0.pdf

返回列表

主要特點 技術規格安裝尺寸測量原理成功案例行業解決方案應用領域

SCE(IR)-HR-C1光譜共焦傳感器特點：

距離和層厚度；
特別高的橫向分辨率；
所有表面上進行的測量；
在線和離線；
簡單集成；
無損傷測量；
堅固耐用；
自動光量控制；
定位校正激光；

SCE(IR)-HR-C1光譜共焦傳感器應用領域：

SCE系列傳感器利用多種先進的技術來實現快速距離和厚度測量。傳感器采用的光譜共焦(Chromatic confocal)和光干涉 (Interferometric)原理使其可以對幾乎任何表面做測量,另外不同種類的白光和紅外光源方便了傳感器測量多種材料。在光伏設備、玻璃行業、半導體行業、醫學、塑料盒坐標測量技術上得到了的廣泛的應用和認可。

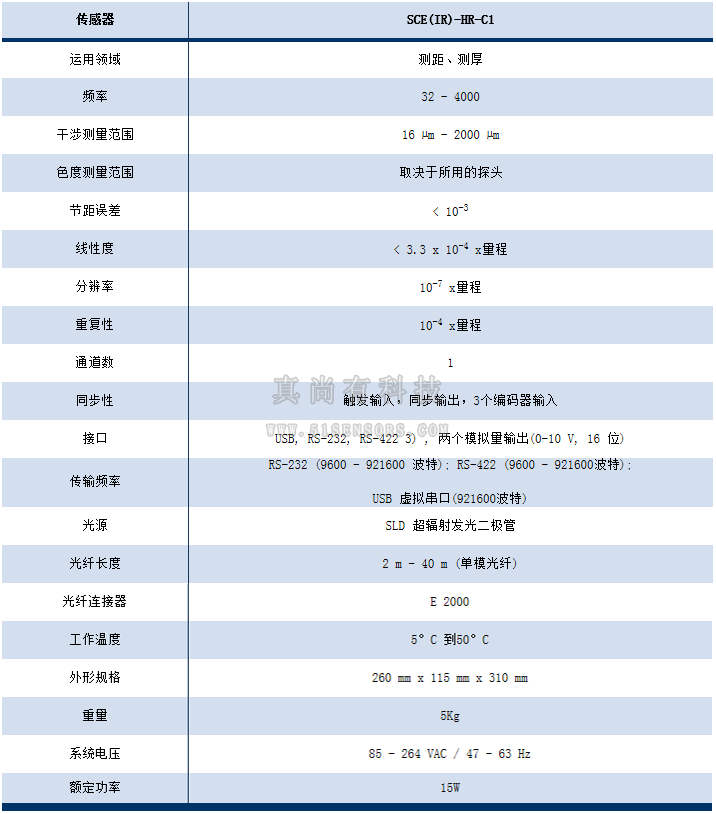

SCE(IR)-HR-C1光譜共焦傳感器技術規格：

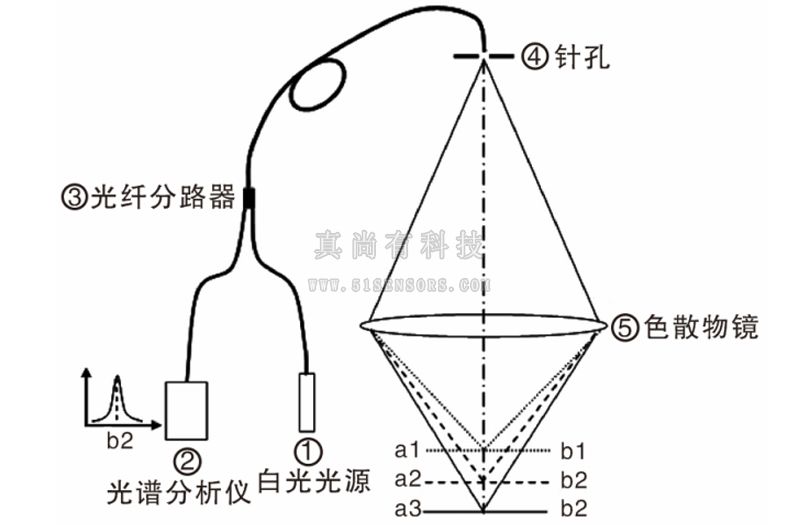

SCE(IR)-HR-C1光譜共焦傳感器測量原理：

白光光源①發出白光，經過光纖分路器③進入光纖傳導，再通過針孔④白光到達色散物鏡⑤，在被測物一側產生色散，由于波長不同，只有焦點在被測表面上的光才能被反射透過針孔④，進入針孔④后方的光譜分析儀②。焦點在被測表面上的光波長在光譜分析儀中體現為峰值，由光譜儀的光譜分布可以判斷被測物體的高度。
