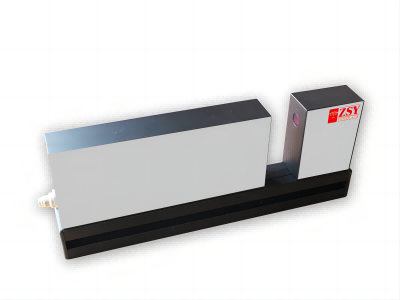

激光測徑儀、直徑測量?jì)xZM10X 是激光幕簾原理的測微計、千分尺，能低成本實現大量程外徑輪廓測量，有多種型號，能達到0.3μm線性度，10KHZ采樣頻率。單個ZM10X獨立最大可測98mm的物體直徑，通過多傳感器協同工作可測直徑高達500mm（可根據實際情況，低成本定制更大外徑型號）。ZM10X激光幕簾測徑儀為檢測物體外徑提供了非常方便的測量方式。
畫冊下載

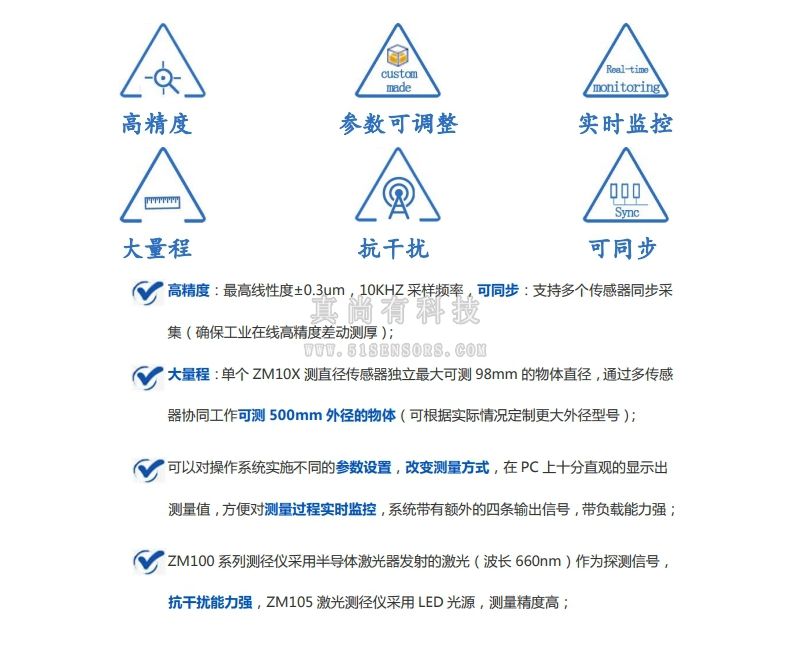

激光測徑儀、直徑測量?jì)xZM10X主要特點：

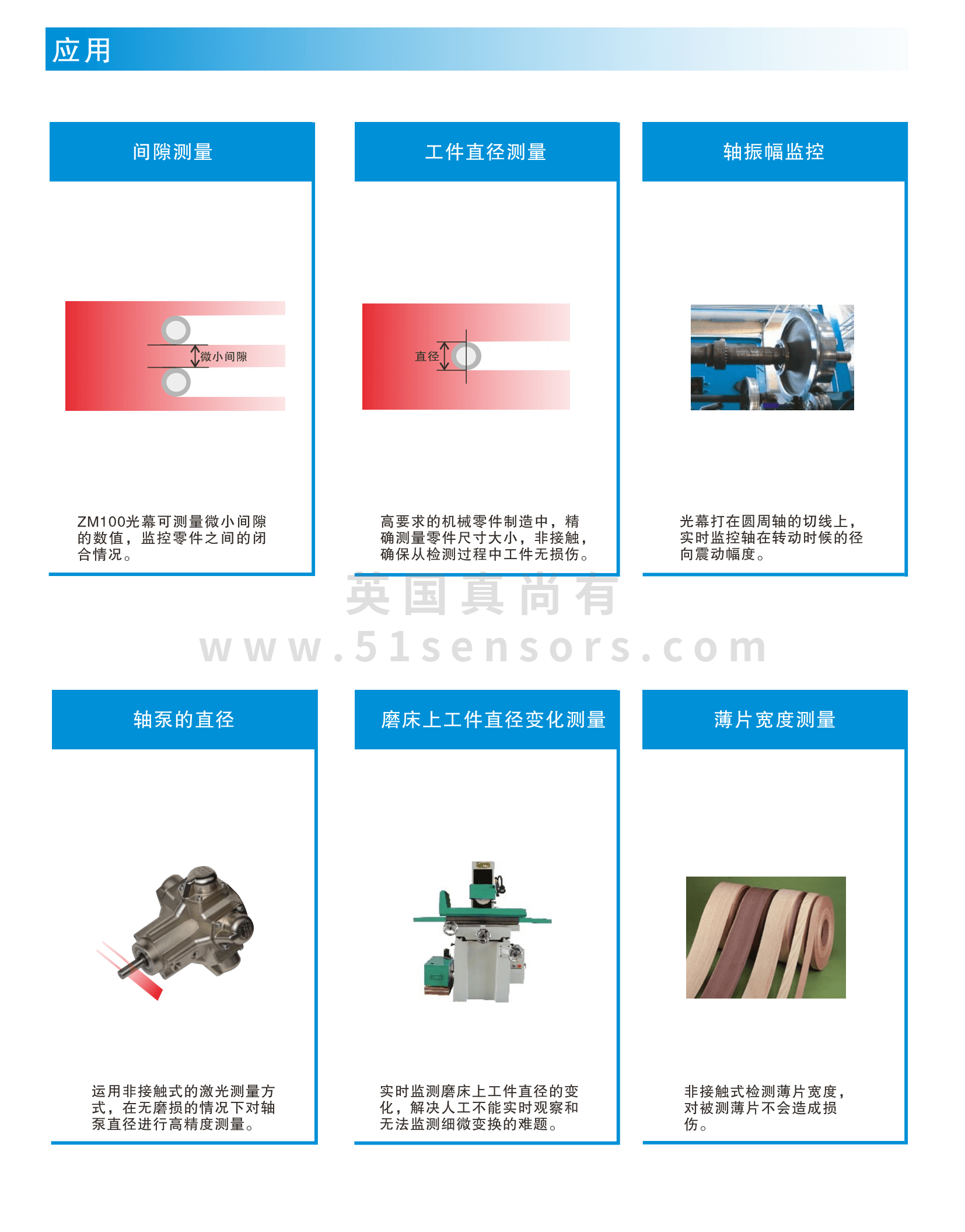

激光測徑儀、直徑測量?jì)xZM10X應用領域：
可用于物體尺寸的非接觸測量與控制，如零件高度、邊緣、外徑、內徑、線徑、寬度、間隙、內徑、外徑等。有效降低了生產后的單件檢驗成本，并能有效節省原物料的損耗，降低人員需求。
激光測徑儀、直徑測量?jì)xZM10X參數表：
除以下標準型號外，還能低成本定制大量程傳感器，滿足各種外徑輪廓測量需求。
控制方式 | 光束直接通過微米鏡頭 | 光束通過高精度微米遠心鏡頭 | ||||||
型號 | ZM100-25 | -50 | -75 | -100 | ZM105-5 | -10 | -25 | |
量程, mm | 25 | 48 | 75 | 98 | ±1х5 | ±3х10 | ±5х25 | |
發射端與接收端的間距,L,mm | 50-100 | 50-150 | 50-225 | 50-300 | 25 | 56 | 63 | |
最小可測物體, mm | 0.5 | 1 | 1.5 | 2 | 0.03 | 0.05 | 0.1 | |
精度1（單邊）,um | ±5 | ±10 | ±15 | ±20 | ±0.3 | ±0.5 | ±1 | |
最大測量頻率, Hz | 2000 | 2000 | 2000 | 2000 | 2000 | 10000 | 10000 | |
激光器類型 | 發光二極管或者激光 | |||||||
激光安全等級 | 1(IEC60825-1) | |||||||
輸出接口 | 數字 | RS232(最大921.6Kbit/s)或者RS485(最大921.6Kbit/s)或者網口和(RS232或者RS485) | ||||||
模擬 | 4~20mA(負載≤500Ω)或者0~10V | |||||||
同步輸入 | 2.4–5V(CMOS,TTL) | |||||||
邏輯輸出 | 三個報警輸出, NPN：最大100 mA;；最大40V | |||||||
供電V(DC) | 24 | |||||||
功耗, W | 1.5~2 | |||||||
應用環境 | 防護等級 | IP67 | ||||||
抗振 | 20g/10~1000Hz，6小時，XYZ三個方向均是如此 | |||||||
抗沖擊 | 30g/6ms | |||||||
工作溫度 ℃ | -10～+60 | |||||||
相對濕度 | 5～95%（無冷凝） | |||||||
外殼材料 | 鋁 | |||||||
重量g（不含線纜） | 600 | 2000 | 2600 | 4000 | 600 | 600 | 600 | |
1：該典型數據是在單邊模式下測得，測徑模式的精度為單邊模式的2倍
◆我們保留規格變化而不另行通知的權利。

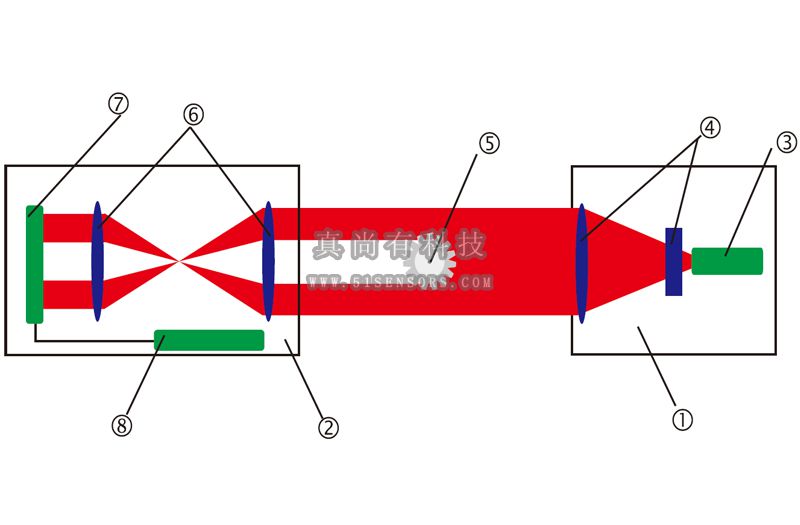

激光測徑儀、直徑測量?jì)xZM10X測量原理：

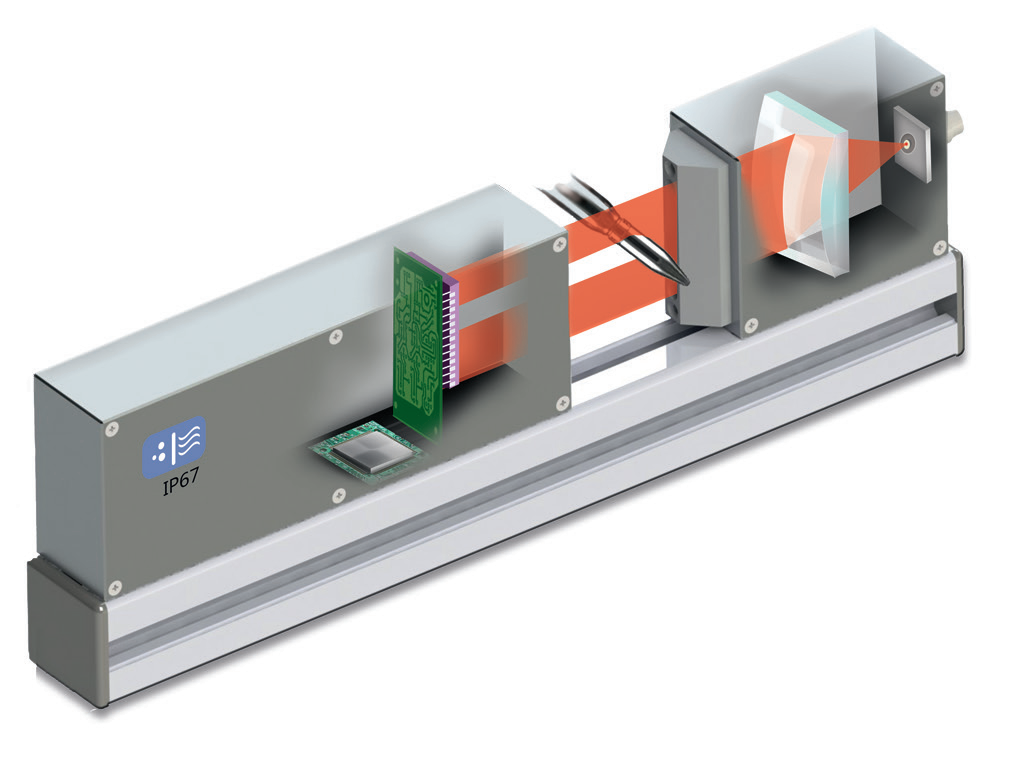

ZM10X由兩部分構成：發射器1 和接收器2。激光發光二極管3的光通過光學系統4形成了光幕。被測物體5的陰影圖像通過望遠鏡系統6最終形成在線性CCD陣列7上。信號處理器9計算出它的大小。

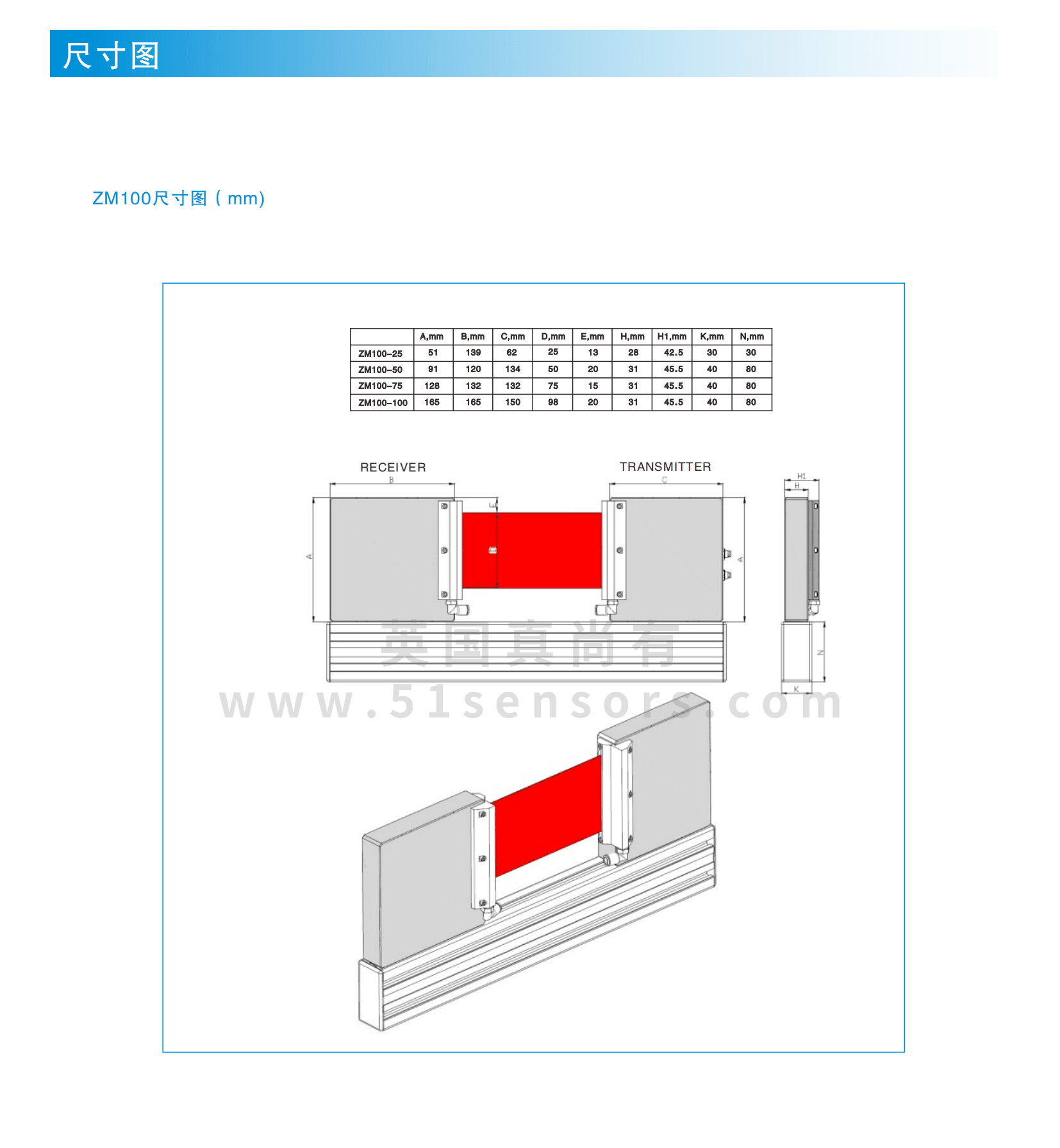

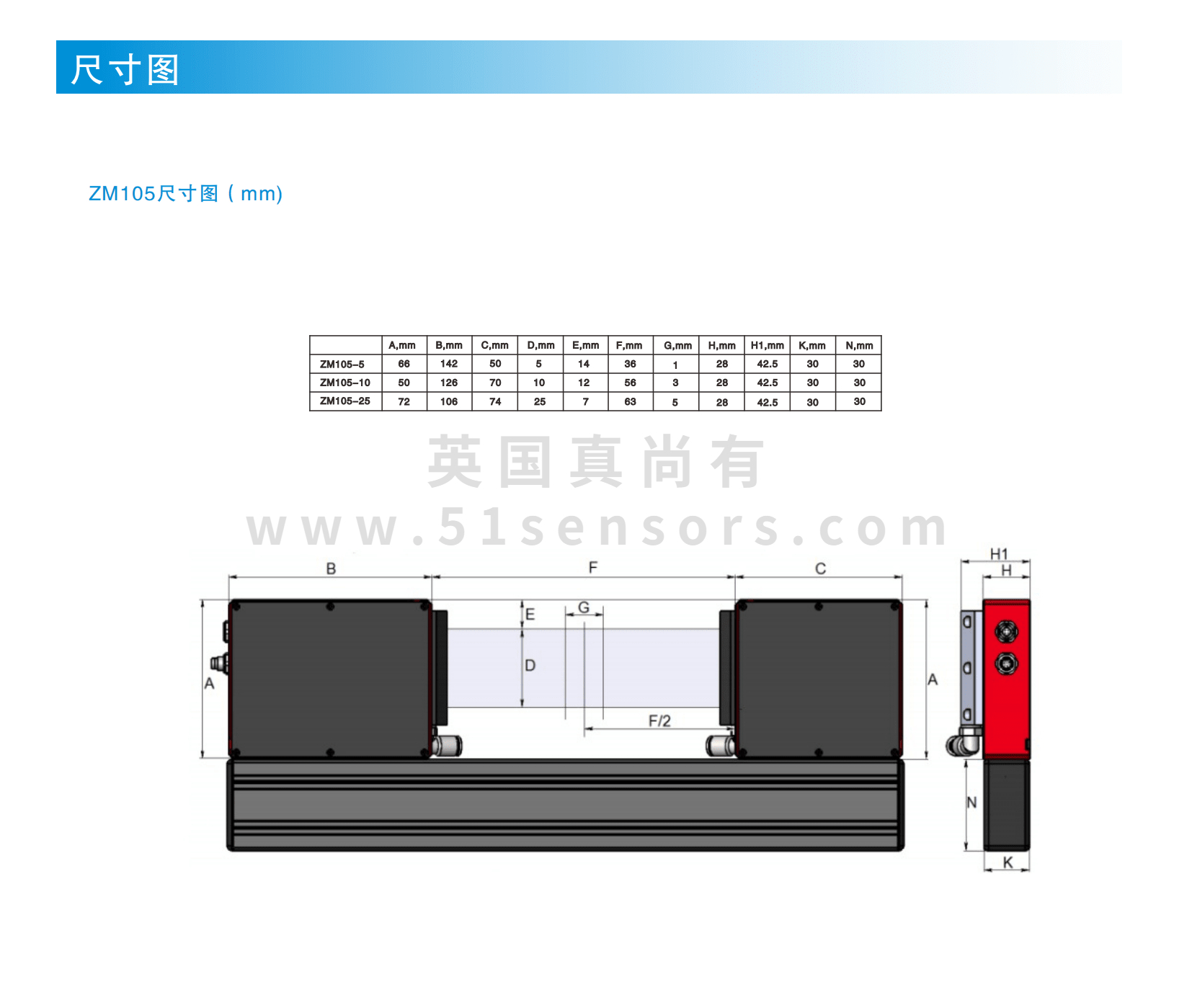

激光測徑儀、直徑測量?jì)xZM10X安裝尺寸：
