ZNX40X亞納米電容位移傳感器特點：

·超精密測量的亞納米分辨率

·適用于各種環境測量應用的卓越溫度穩定性

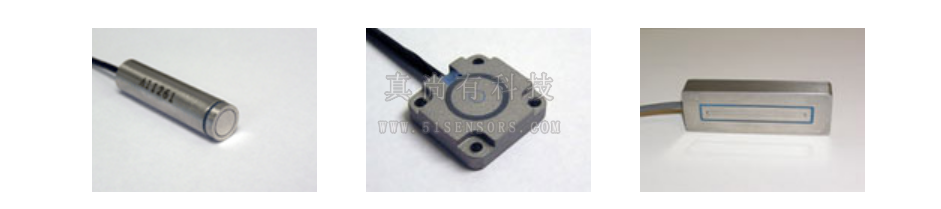

·多種精密電容傳感器探頭可選，可用于難以測量的尺寸和形狀目標

·標準模擬輸出，便于連接到A/D板

·較大的間隔距離使得可以安全測量精密零件

·優越的性?xún)r(jià)比

·可選濾波器（最大分辨率）：10 Hz、100 Hz、1 kHz、10 kHz

·探針可以直接進行重新校準

·便攜、輕便

A、技術說明

·在夾緊探頭時建議使用開口環或夾頭，不建議使用固定螺釘，因為它可能導致探頭變形從而影響校準。

·探頭面對目標的角度對于質量測量非常重要。

·目標尺寸通常至少比探頭外護環直徑大20%。

·小于100kΩ的目標更容易受到噪聲拾取的影響。1000pf或更高的電容工作良好。

·接地回路或其他接地不足可能導致雙探頭測量系統的輸出噪聲增加，如厚度測量。

·M系列探頭的電纜是探頭不可分割的一部分，應避免使用半徑小于10mm（3/8in）的彎道、半徑小于75mm（3in）的滾動彎道和使用過大力度握持電纜和其他可能導致磨損或過度磨損的動作。電纜不應夾在有主動彎曲的地方，應固定在距離探針25mm-75mm（1-3inches）的地方。

B、傳感器的選擇過程

第一步：通過觀察待測物體，并與指示圖比較，確定目標形狀和最小目標尺寸。

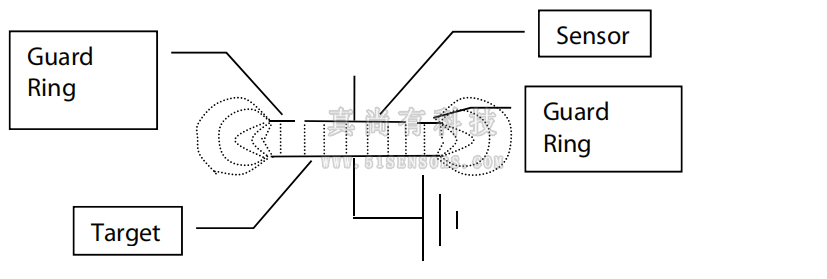

第二步：計算傳感器的最大直徑（注意：該尺寸小于最小目標尺寸，因為所有“傳播”的電場都需要在目標表面上。）

目標最小尺寸×形狀常數（平面目標：0.60，柱體目標：0.25，球體目標：0.20）＝傳感器最大直徑

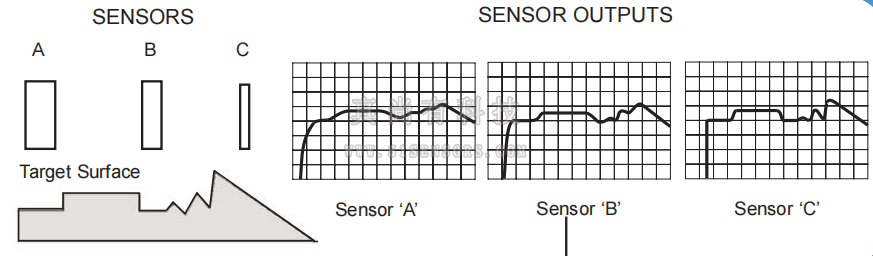

第三步：由第二步得出的答案確定傳感器的尺寸（為了能夠得到最佳的整體性能，選擇較大的傳感器尺寸。但是如果是正在測量紋理表面的輪廓或平整度，或者測量是在目標附近進行的，則較小尺寸的傳感器更合適）

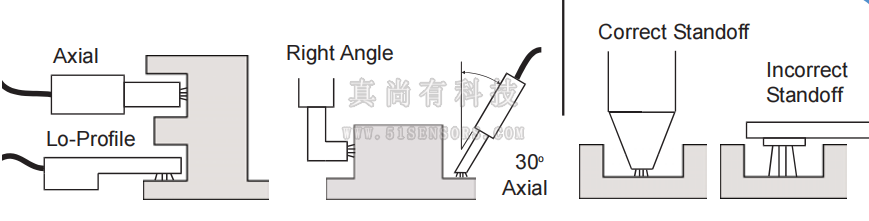

第四步，選擇探頭樣式。軸向式的探頭通常是首選，但也可以使用其他樣式的探頭進行操作。

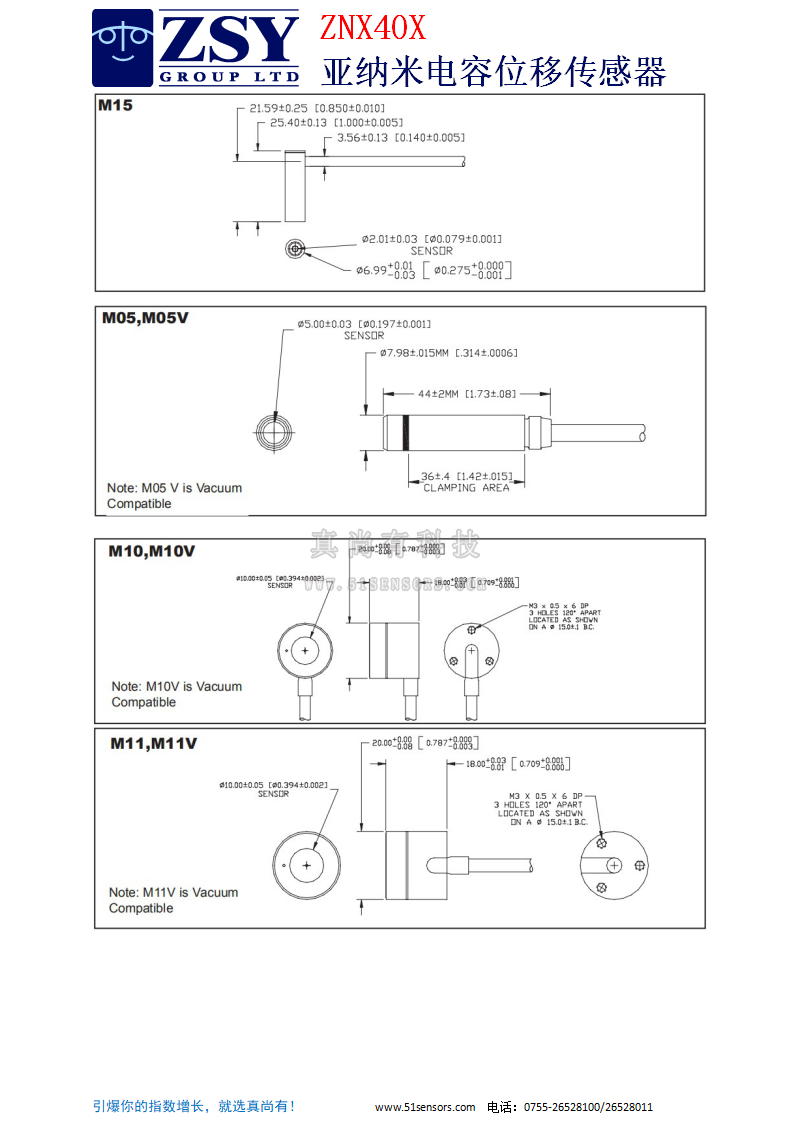

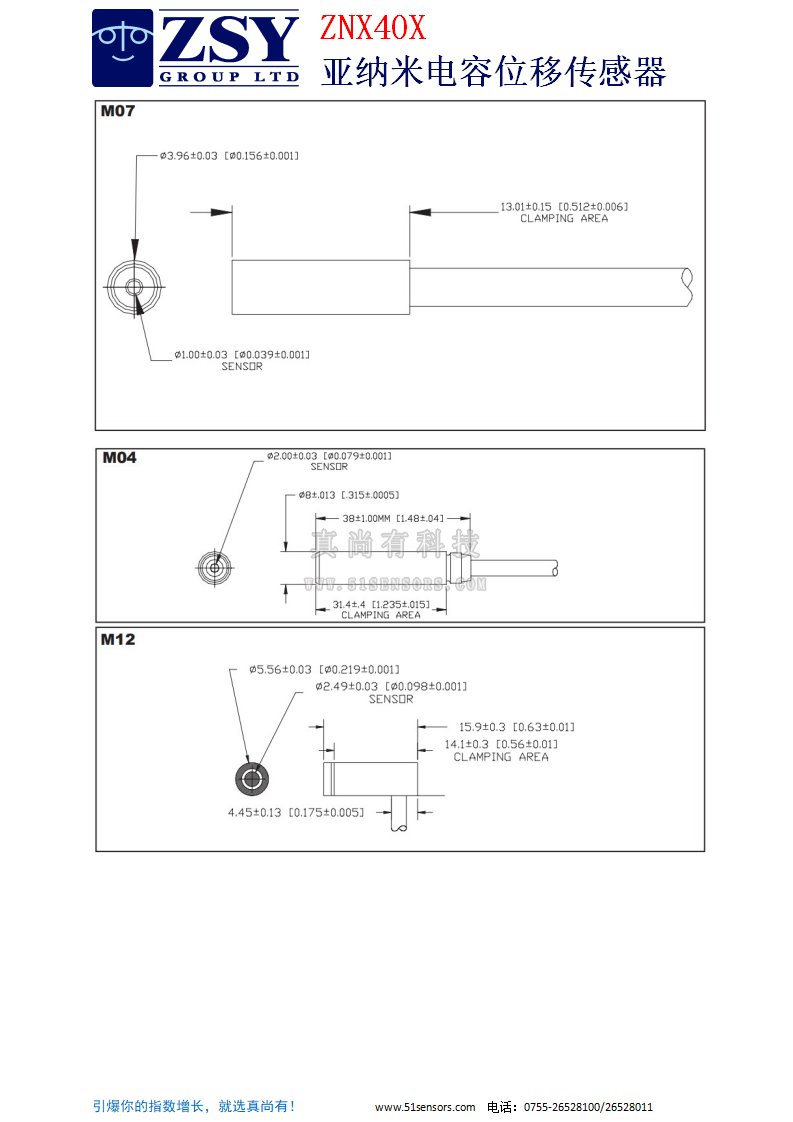

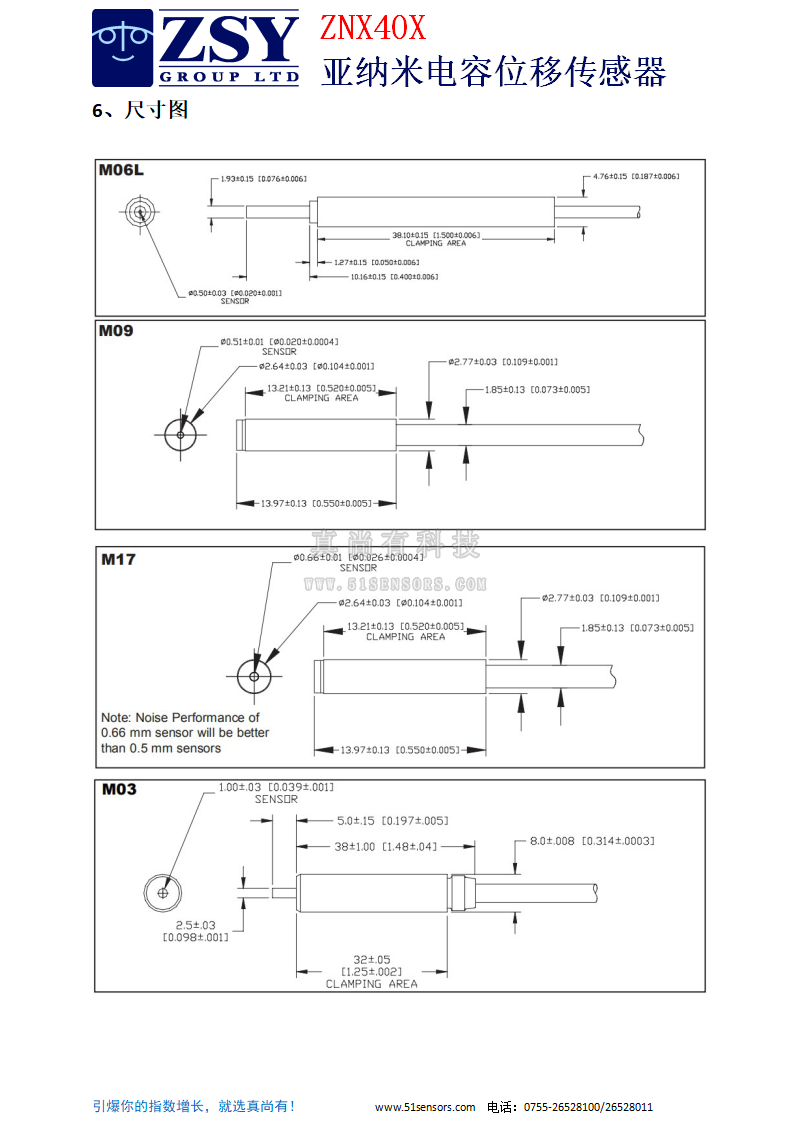

第五步，確定探頭訂購信息。由以上2、3、4步得出的答案確定探頭和傳感器的尺寸（參考傳感器圖紙）

注:對于特殊要求，探頭可以根據客戶的特殊需求進行定制設計。
