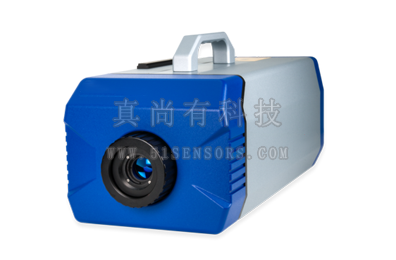

英國真尚有-單點氦氖激光多普勒測振儀|數字式多普勒測振儀|V-LD800系列

V-LD800系列

V-LD800系列氦氖激光多普勒測振儀是單點激光測振儀,采用波長為633nm的氦氖激光,能夠以極高的精度進行非接觸微觀到宏觀尺寸物體的0到24 MHz之間的振動測量 。

V-LD800系列激光測振儀的配置可以根據具體任務進行定制(通過配置不同的鏡頭和速度/位移/加速度解碼卡)。測量信號既可以通過 BNC 插座模擬輸出,也可以通過以太網數字輸出,數據速率最高可達160 MS/s。

V-LD800系列氦氖激光多普勒測振儀廣泛應用于各種振動測量。它特別適用于具有中高表面反射率的表面、水面上或水面下(633nm的波長又能夠以最小的激光功率損耗穿透水)、需要最小光斑直徑的微小結構(氦氖激光波長短,可以使測量光束最佳地聚焦在微米量級上)測量應用。


畫冊下載


真尚有畫冊_氦氖激光多普勒測振儀V-LD800系列 V1.0.pdf

返回列表

V-LD800系列氦氖激光多普勒測振儀特點:

非接觸式振動測量,可測位移、速度、加速度

可測高達 25 MHz 振動

振動速度高達 ±10 m/s

位移分辨率低至 100 fm

特別適用于:反射好的表面、微小物體、穿過水或玻璃等測量

多個可選量程的探頭14個速度、19個位移、14個加速度量程

多種解碼器,且可遠程更新和升級

輸出:3個模擬輸出,采樣率為 160MS/s;千兆以太網數字輸出

2類安全激光

一體式設計,小型便攜

操作簡單




V-LD800系列氦氖激光多普勒測振儀應用領域:

可用材料研究和測試、航空航天、機械電子、汽車、聲學、土木工程等眾多行業的振動、位移、加速度測量。

V-LD800系列氦氖激光多普勒測振儀應用

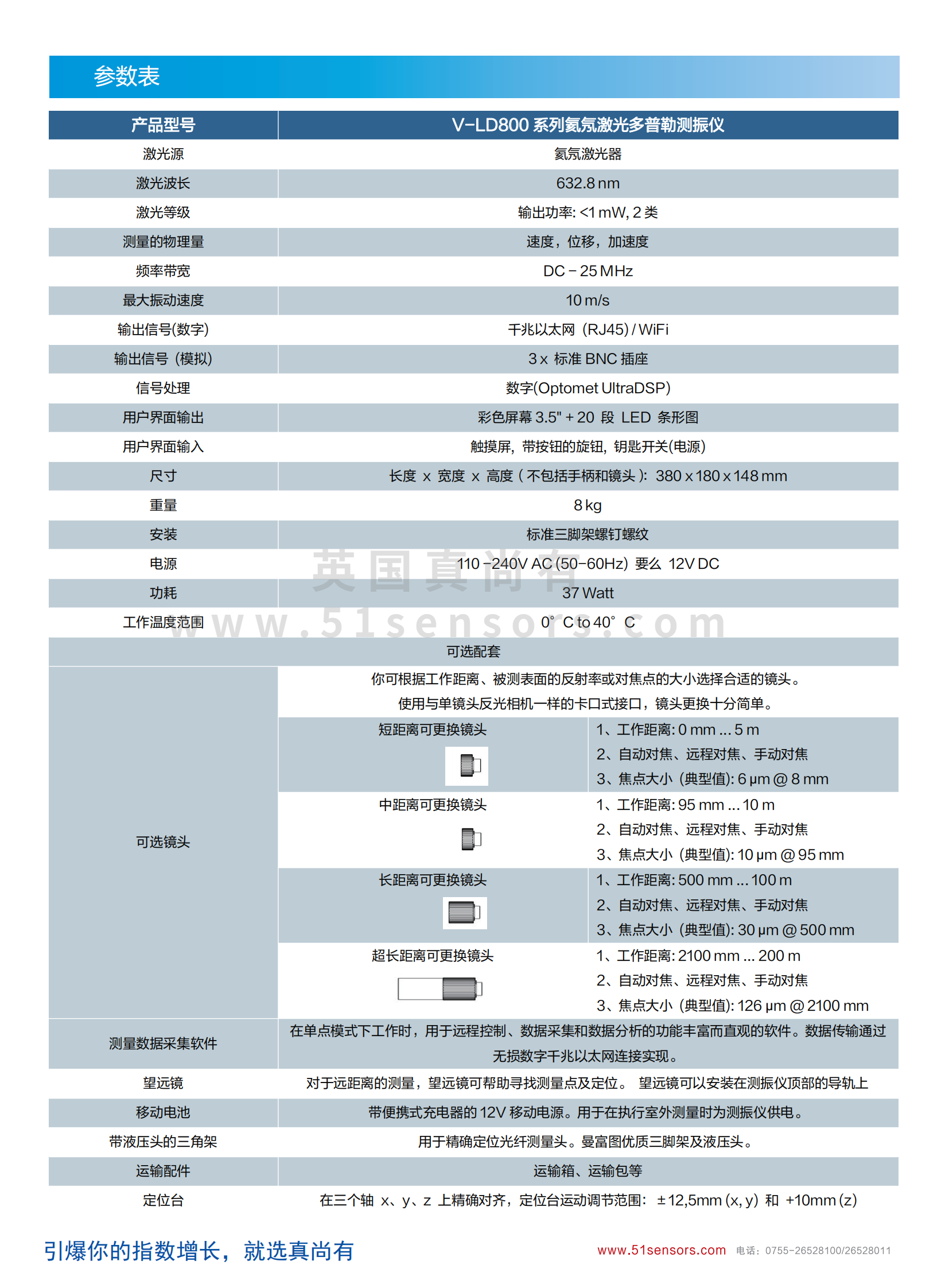

V-LD800系列氦氖激光多普勒測振儀技術規格:

V-LD800系列氦氖激光多普勒測振儀參數表

V-LD800系列氦氖激光多普勒測振儀測量原理:

V-LD800系列氦氖激光多普勒測振儀采用氦氖激光器,結合多普勒效應、干涉儀、解調等多種技術。

氦氖激光器:氦氖激光源的工作波長為632.8 nm。紅色測量光束肉眼可見,無需附加工具即可瞄準定位。由于波長較短,激光束可以聚焦到很小的光斑直徑。這使得氦氖激光測振儀非常適合測量微結構。由于吸收率可忽略不計,氦氖激光也可以穿過水進行測量。氦氖激光器有多種縱模:頻率相近的波列重疊產生拍頻,因此測量光束的強度以及信號質量取決于工作距離。

多普勒效應如果波是從接近的(移開的)源發出的,則相繼的波峰將以比其發射更短(更長)的間隔到達接收器。 這種被視為頻率變化的現象,稱為多普勒效應。一個聲學的例子是救護車的汽笛在經過行人時音調的明顯變化。波長為λc的激光測得的頻移Δfc用于實際高精度的振動應用,其與速度v成正比,Δfc = 2 v/λc

測振法所檢測到的頻移用于導出反射激光的表面的速度v(t),以及位移d(t)和加速度a(t)。在簡諧振動中頻率為f,位移d(t)=Dsin(2πf t),位移、速度、加速度的比例關系如下A = 2π f V = 4π2 f2 D .

干涉儀使用馬赫曾德?tīng)柛缮鎯x將頻率變化轉換為亮度曲線,其頻率范圍可用于進一步的電子處理。  在干涉儀中,分束器將激光束分成參考光束和測量光束。被測量對象反射的光又與參考光束發生干涉。在光電探測器中測得的強度除了參考光Ic和反射光Iv外,還包括了一個取決于兩個光束的不同光程長度Δz的分量,I(t) = Ic + Iv + 2 (Ic Iv)1/2 cos (2 π Δz(t)/λ) .

外差讀出:由測量對象的移動引起的強度變化和被測對象是朝著測量設備移動還是遠離移動無關。借助聲光耦合器使參考光束的頻率偏移了固定量fb, 可以消除這個不確定性。當待測物體靜止時,兩個光束的干涉導致亮度曲線的頻率fb對應于參考光束和測量光束之間的差。該載波信號∝cos(2πfb) 通過測量對象的運動進行調制。根據運動的方向,明暗變化的頻率會(huì )變大或變小。

解調:通過對強度曲線進行解調來獲得關于測量對象的運動信息。在轉換成數字信號后,信號處理器實時確定測量對象的位移,速度及加速度。


V-LD800系列氦氖激光多普勒測振儀應用領域:

V-LD800系列氦氖激光多普勒測振儀應用


V-LD800系列氦氖激光多普勒測振儀應用領域:

V-LD800系列氦氖激光多普勒測振儀應用

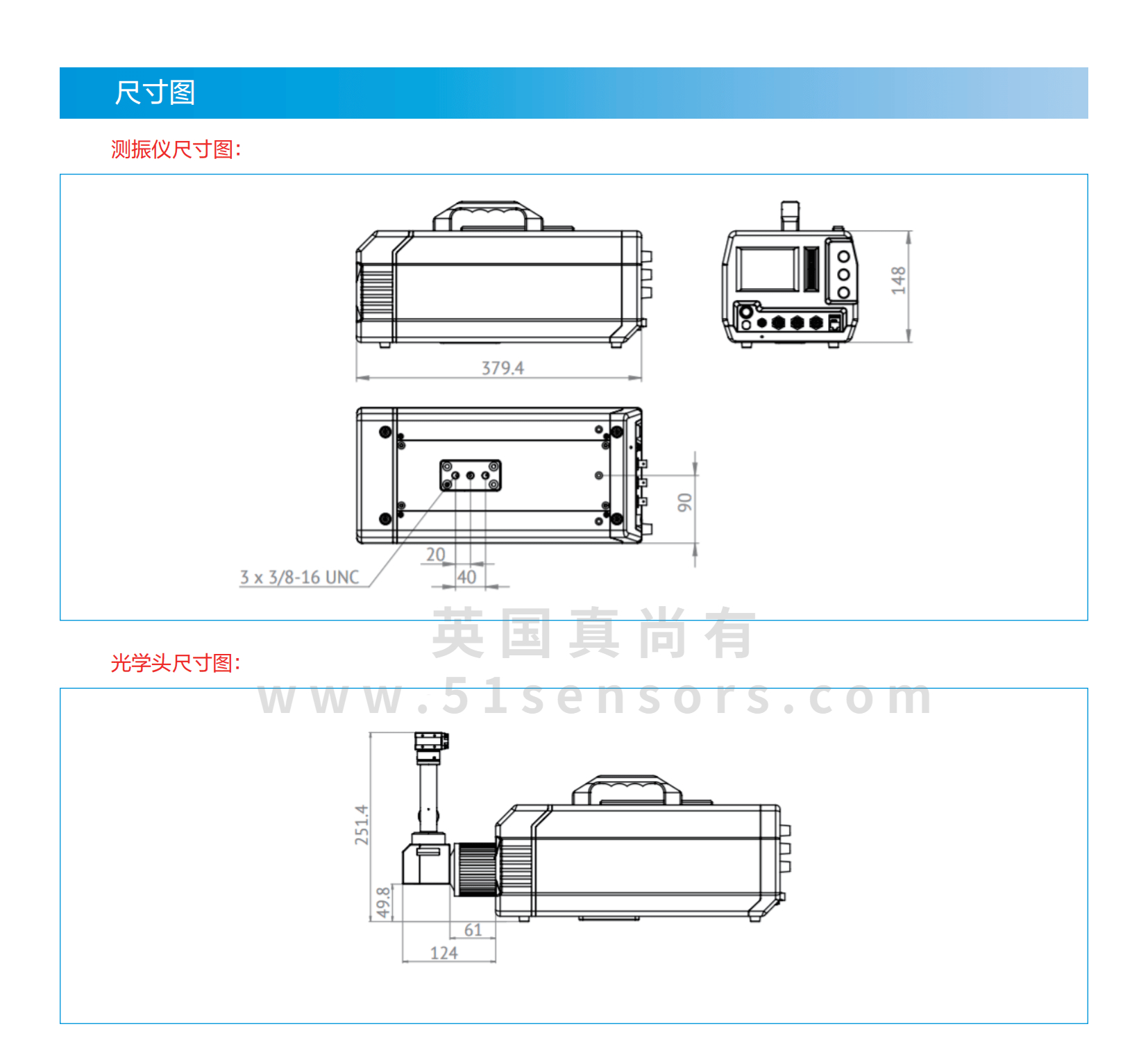

V-LD800系列氦氖激光多普勒測振儀安裝尺寸:

V-LD800系列氦氖激光多普勒測振儀尺寸圖
