TH-S10X系列

TH-S10X系列太赫茲測量系統利用脈沖太赫茲波提供對單層和多層厚度，密度，基重和厚度的精確測量。

每秒進行1,000次測量，而無需核輻射或電離輻射，可測量低至50微米的厚度。它適用于不透明和半透明的材料的非接觸式測量。

TH-S10X系列太赫茲長測量系統由5個部分構成，分別為:控制單元、傳感器頭、發射器和接收器、配件和夾具、軟件。其中TH-S11X控制單元是系統的核心，可監測和控制太赫茲生成和檢測的各個方面。TH-S11X控制單元通過與各種傳感器頭配對，就可以創(chuàng )建一個完整的系統，以高速率進行高精度測量。

返回列表

主要特點 技術規格安裝尺寸測量原理成功案例行業解決方案應用領域

對于許多產品而言，準確測量多層厚度的能力對確保質量一致、最大限度地減少缺陷和減少材料使用至關重要。而TH-S10X系列太赫茲測量系統提供了一種具有非接觸式測量、適用于不透明和半透明材質、多層厚度測量、高分辨率和高精度等多種優勢的測量解決方案。

TH-S10X系列太赫茲長測量系統由5個部分構成，分別為:控制單元、傳感器頭、發射器和接收器、配件和夾具、軟件。其中TH-S11X控制單元是系統的核心，可監測和控制太赫茲生成和檢測的各個方面。TH-S11X控制單元通過與各種傳感器頭配對，就可以創(chuàng )建一個完整的系統，以高速率進行高精度測量。

TH-S11X控制器主要特點：
1、緊湊的外殼
2、可以與多個光纖耦合傳感器頭配接
3、集成數據處理器
4、標準顯示器和 USB 連接
5、可用于測量控制的數字輸入

應用領域：

工業過程控制

太赫茲系統為連續制造應用生成實時測量值

質量控制和無損檢測（NDT）

高精度、可重復性和可重復性

通過材料成像

太赫茲波穿透大多數材料，很容易發現缺陷，如空隙、裂縫和密度變化

光譜測量

時域脈沖太赫茲數據用于創(chuàng )建光譜測定，從而識別感興趣的物體（例如，爆炸物，生物制劑）。

典型應用：

多層卷材厚度測量

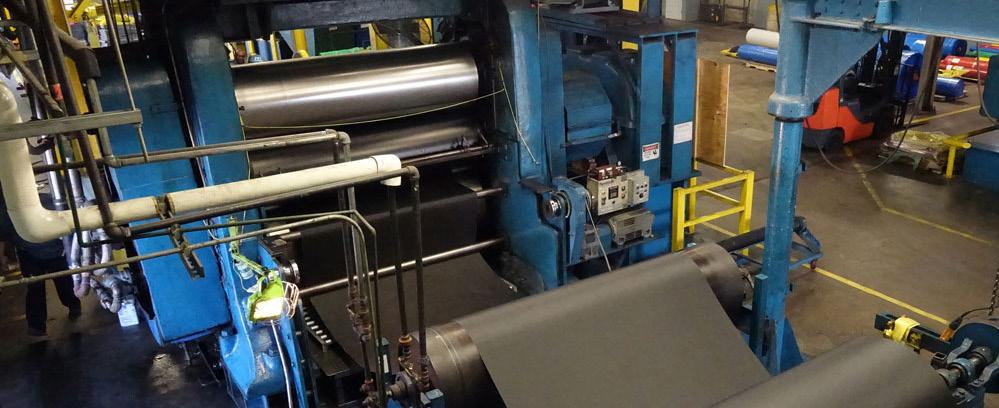

輪胎簾布層厚度和簾線平衡測量

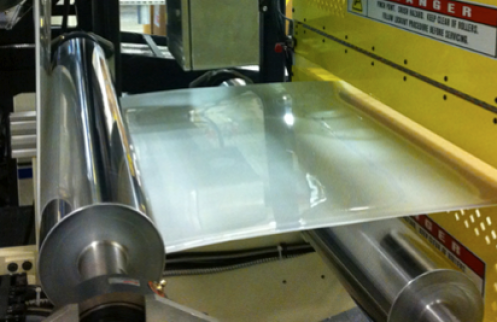

塑料包裝的多層厚度監測

油管壁壁厚監測

泡沫等可壓縮材料的密度測量

……

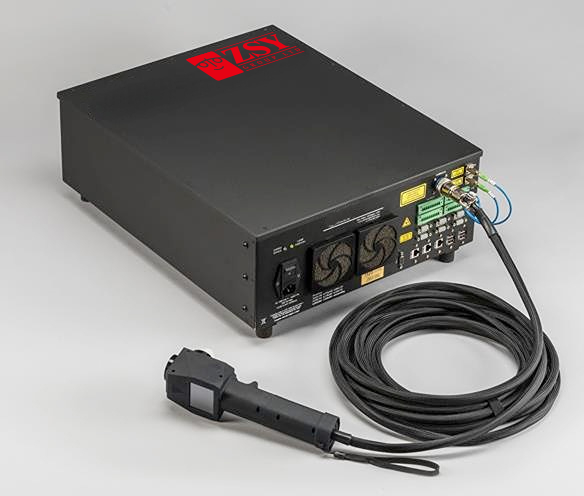

圖片 (2).png

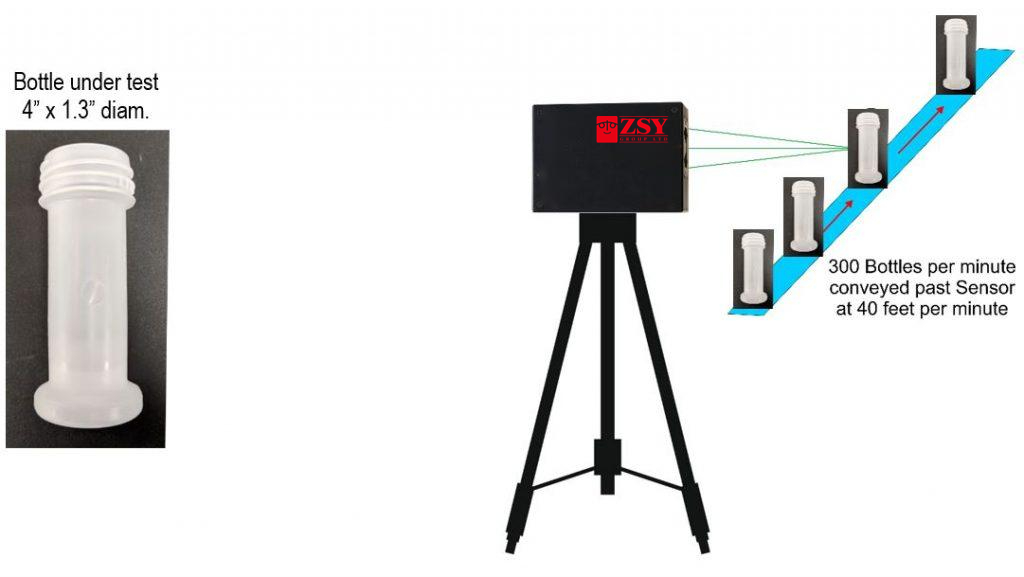

圖片 6.jpg

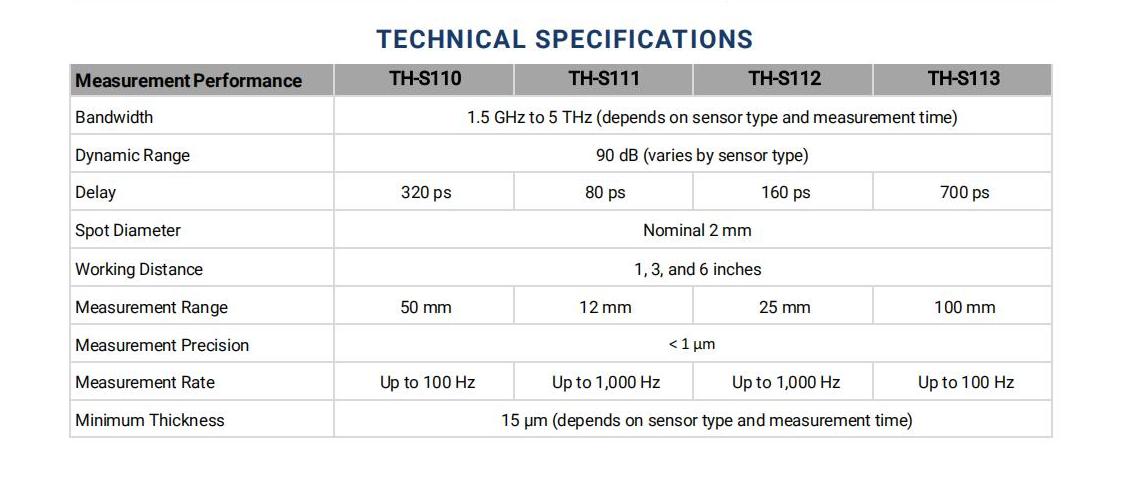

控制器：TH-S1X

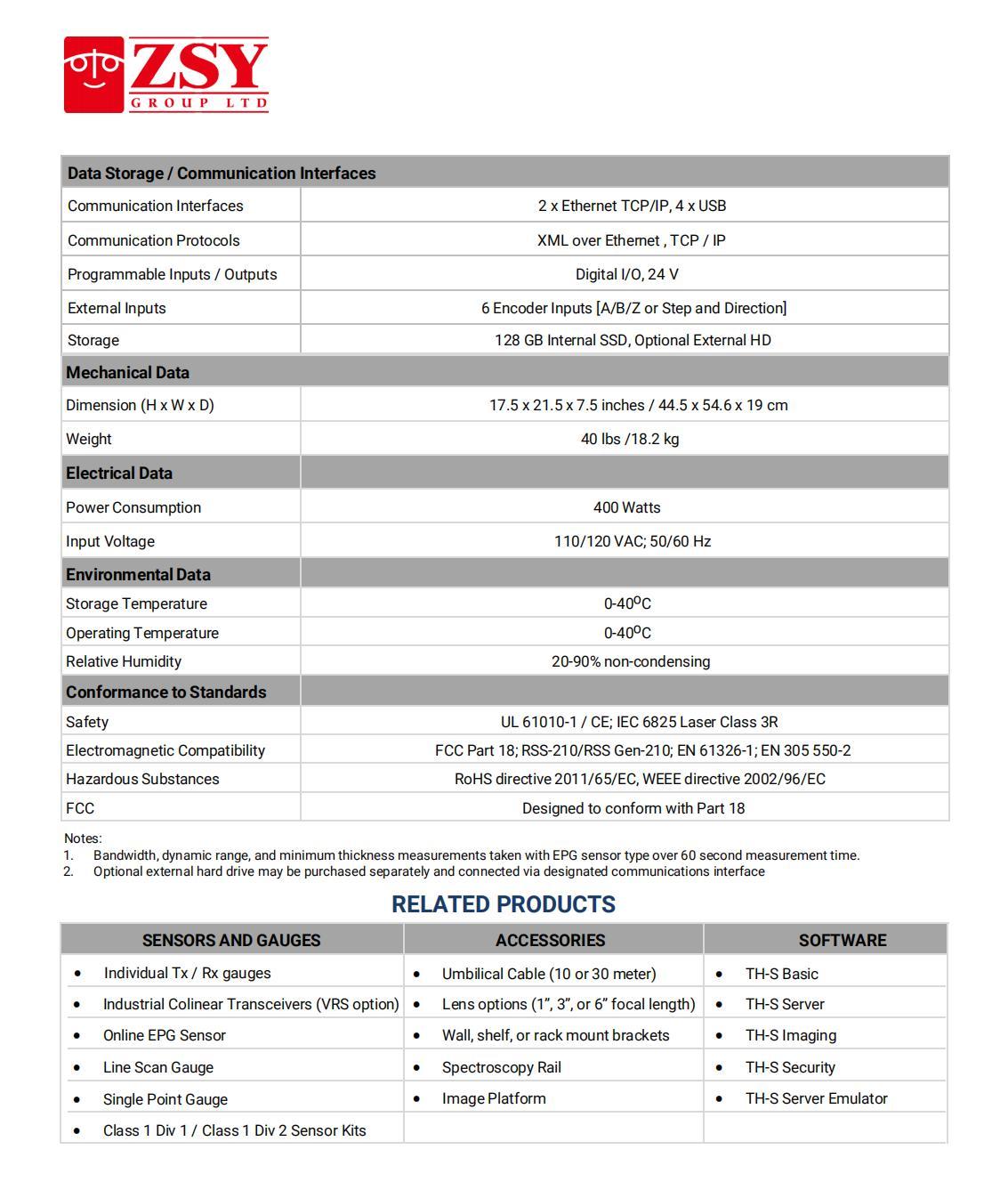

TH-S11X

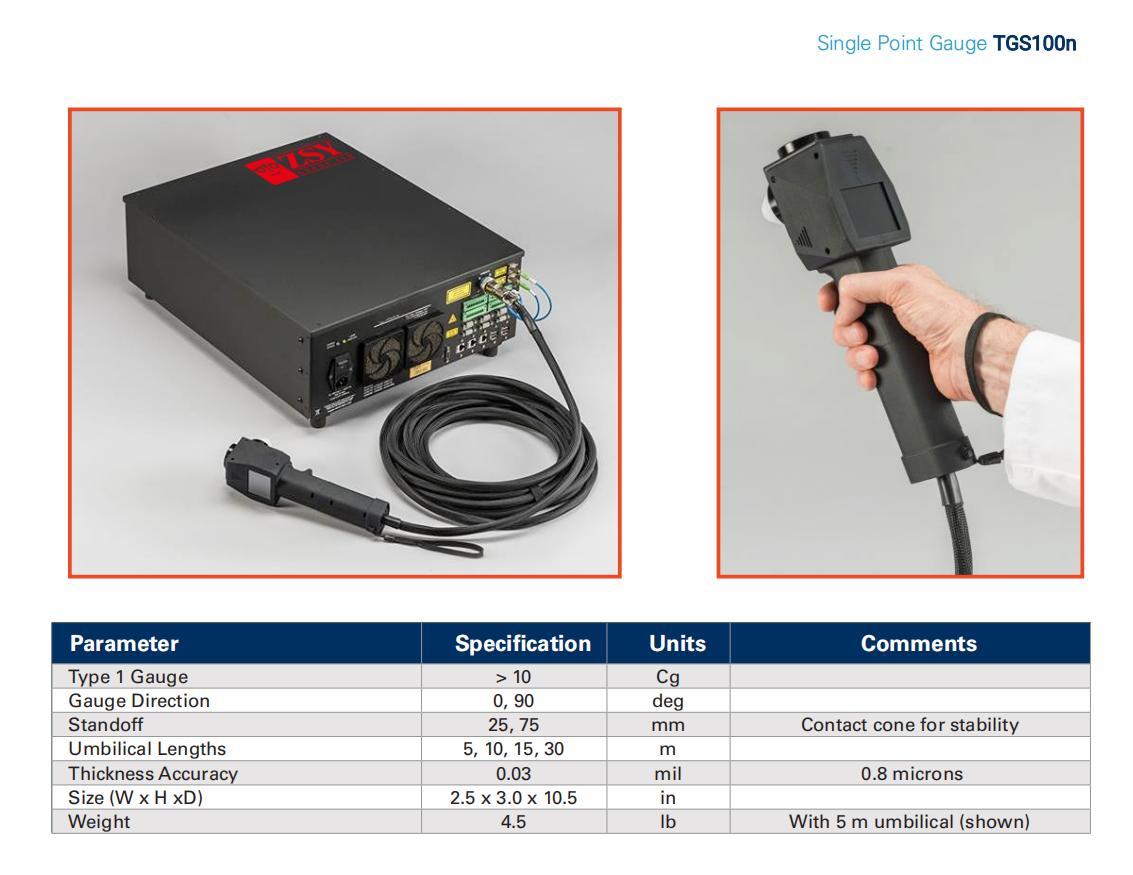

探頭：部分探頭參數表

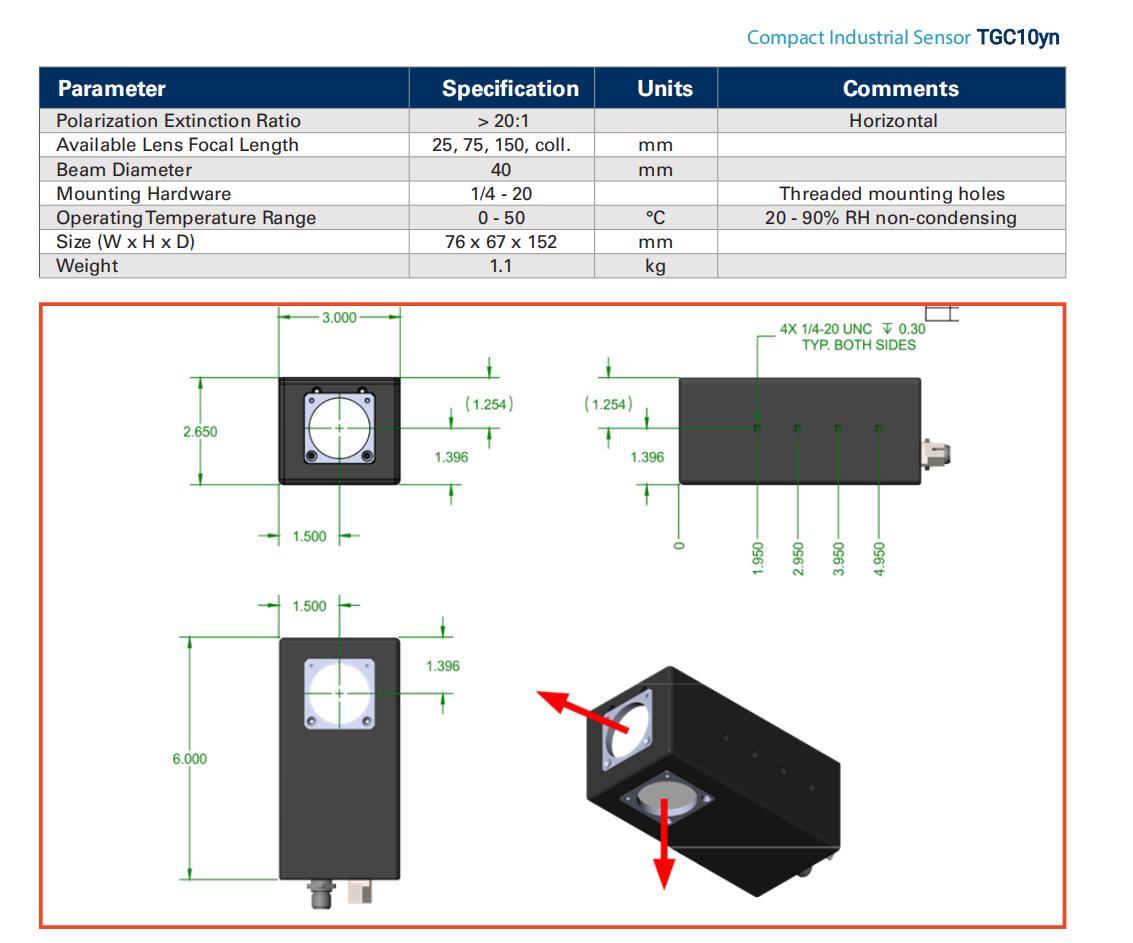

ZSY_Data Sheet-Gauge_TGC10yn_Compact_Sensor_v1_01.jpg

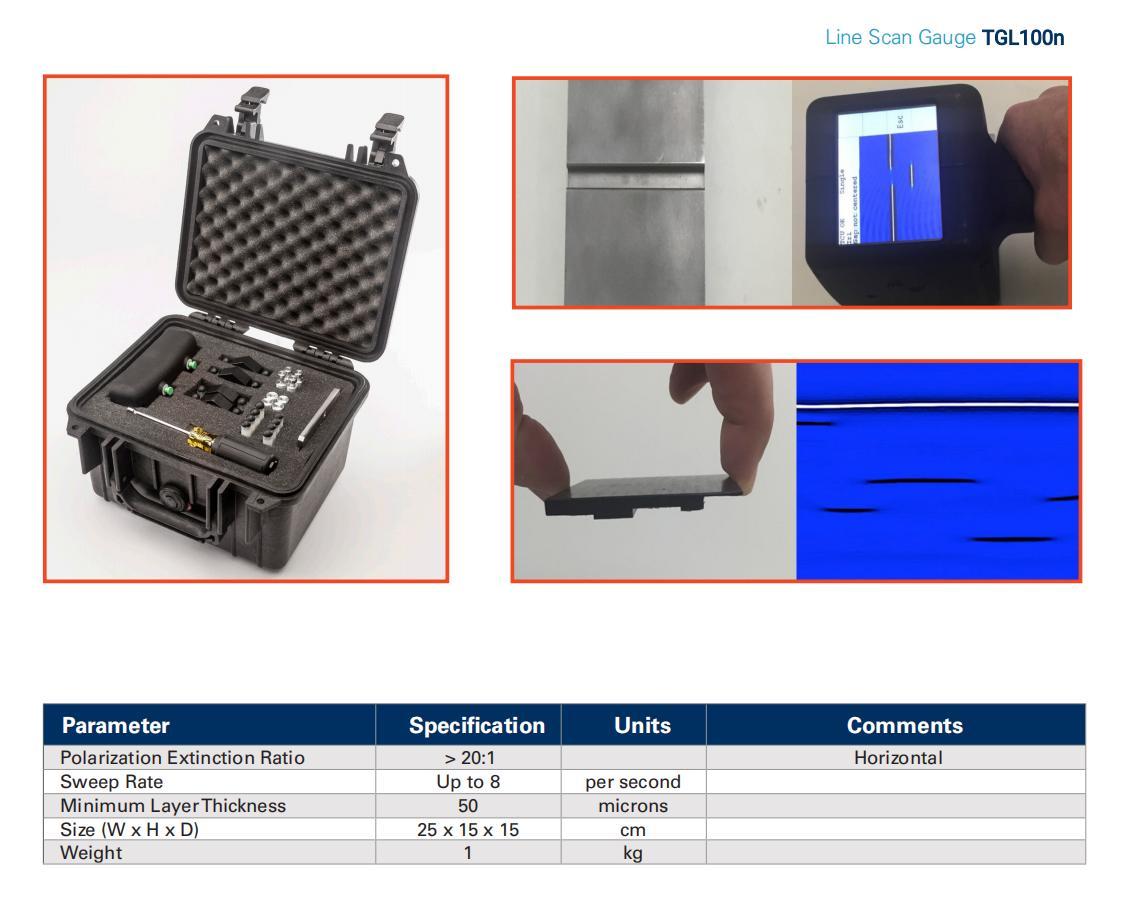

停產-ZSY_Data Sheet_LineScanGauge_TGL100n_v15_01.jpg

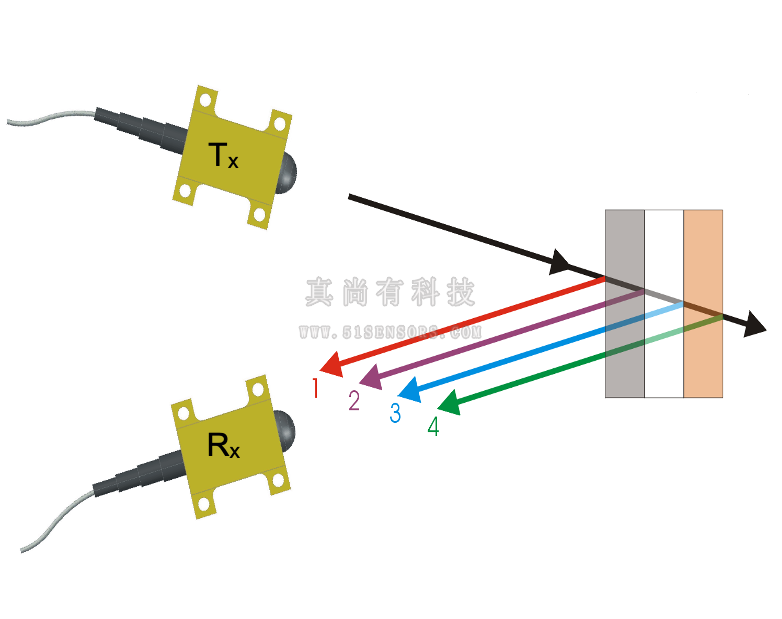

太赫茲技術：太赫茲輻射是位于微波和遠紅外之間的電磁頻譜的一部分，頻率范圍為0.1 – 10 THz，波長范圍為3毫米至0.03毫米。太赫茲輻射可用于測量和成像材料，產生高時間分辨率（低至微米），并且可以解析時間和振幅信息。這種類型的傳感具有高信噪比，可以產生圖像并可以觀察內部結構。
