電渦流傳感器參數注解

測量范圍：與激光傳感器的量程一樣，即傳感器能夠測量的有效范圍。

鐵磁材料：可以被此貼吸引或磁化的材料。

測量原理：當通過金屬體的磁通過變化時，就會(huì )在導體中產生感生電流，這種電流在導體中是自行閉合的，這就是所謂的電渦流。電渦流的產生必然要消耗一部分能量，從而使產生磁場的線圈阻抗發生變化，這一物理現象稱為渦流效應。電渦流式傳感器是利用渦流效應，將非電量轉化為阻抗的變化而進行測量的。

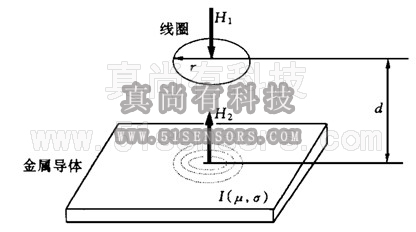

如圖所示，一個扁平線圈置于金屬導體附近，當線圈中同游交變電流I時，線圈周?chē)彤a(chǎn)生一個交變磁場H1，置于這一磁場中的金屬導體就產生電渦流I2，電渦流也將產生一個新磁場H2，H2與H1方向相反，因而抵消部分原磁場，使通電線圈的有效阻抗發生變化。

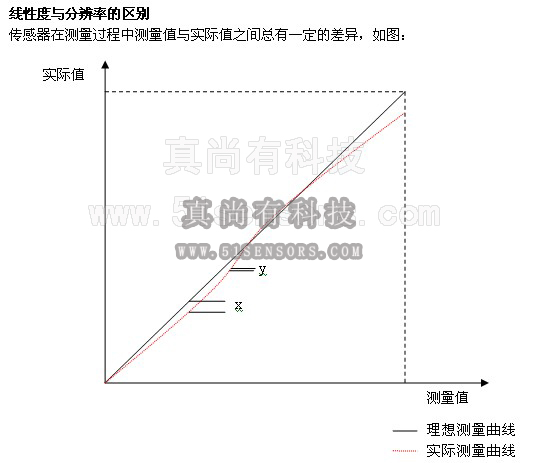

什么是線性度：圖中X代表實際值與測量值之間的差即測量偏差，滿量程之內X的最大值為傳感器的線性度。

什么是分辨率：傳感器的測量曲線并不是連續的，傳感器并不能把量程范圍內連續的無數個點都測量出來。如圖中y所示能測量到的兩個店之間的距離即能分辨的最小距離為分辨率。

平整度測量關心的是測量值之間的差值（而非絕對值），一拌這個差值不可能占用傳感器的滿量程，而只是其中的一小段，所以線性度對測量準確度影響不大，而分辨率更重要。
