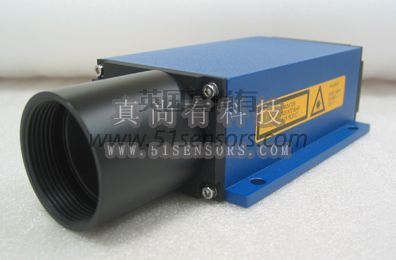

激光測距傳感器ZDPS0x是一款采用激光相位法來進行物體距離測量的高精度測距儀，其響應速度高達50HZ。
激光測距傳感器ZDPS0x無需反光鏡即可測量距離，增加濾光鏡還可以測高溫物體距離。它應用領域十分廣泛，如集裝箱定位、電梯運行測量、電氣化鐵路接觸網測量等。
畫冊下載
激光測距傳感器ZDPS0x主要特點：
可測量各種物體距離（不需反射鏡）；
增加濾光鏡可測高溫被測體；
可見光容易對準被測體；
ZDPS02響應速度高達50Hz；
最高測量精度3mm，分辨率0.1mm；
輸出：串行口RS232/RS422, 模擬輸出4～20mA , 模擬口和開關值可軟件設置；
ZDPS03帶Profibus DP和SSI總線接口，容易融入工業現場總線；
有外同步輸入。
激光測距傳感器ZDPS0x應用領域：
行吊XY定位、集裝箱定位、靶距自動控制、船舶安全靠距、電梯運行測量、大型工件裝配定位、運動物體位置監控、超大物體幾何計量、大型貨架庫存管理、電氣化鐵路接觸網測量、鐵路建筑物限界測量以及江河湖海等的水位測量、距離、位置、液位、料位、生產線料坯傳送定位。
ZDPS0x激光測距傳感器技術規格：
型號 | ZDPS01 /02 |
測量范圍m | 0.1～30(自然表面)，最大150(加反射板) |
測量精度mm | ±3(+15℃～+30℃)，±5(-40℃～+50℃) |
分辨率mm | 0.1 |
測量時間 |采樣頻率 | 0.16～6s(0.17Hz～6.25Hz)，0.1s(10Hz)被測體(反射率≥80%)，ZDPS02達到50Hz |
重復性mm | ≤0.5 |
激光發散度mrad | 0.6 |
激光等級 | 激光安全等級2級，≤1mW按照IEC 825-1 /EN 60825 |
波長nm | 650 |
供電V | 10～30(DC) |
連接器 | 12針M18(Binder 423) |
接口和數據傳輸率 | RS232或RS422，最大38.4kb/s |
操作模式 | 遠程跟蹤，單點測量，連續測量 |
開關輸出 | 高電平=Uv-2V /低電平<2V/最大負載0.5A |
模擬輸出mA | 4～20 |
觸發輸入 | 觸發臨界值和觸發延遲可調，觸發脈沖最大24V |
工作溫度℃ | -10～+50或-40～+50(配加熱器) |
最大功率損耗 | 1.5W 或24W(加熱，24V) |
儲存溫度℃ | -40～+70 |
尺寸mm | 205x96x50 |
重量g | 760 |
保護等級 | IP65 |
EMC | EN 61326-1 |
型號 | ZDPS03 |
測量范圍m | 0.1～30(自然表面)，最大150(加反射板) |
測量精度mm | ±3(+15℃～+30℃)，±5(-40℃～+50℃) |
分辨率mm | 0.1 |
重復性mm | ≤0.5 |
測量時間 |采樣頻率 | 0.16～6s(0.17Hz～6.25Hz)，0.1s(10Hz)被測體反射率≥80% / 20ms(50Hz) 被測體反射率≥80% |
激光等級 | 激光安全等級2級，≤1mW按照IEC 825-1 /EN 60825 |
波長 | 650nm |
激光發散度mrad | 0.6 |
連接器 | 12針M18(Binder 723)，2個5針(Binder 766)M12 |
接口和數據傳輸率 | Profibus(最大12Mb/s)或SSI，24bit，格雷碼(最大1MHz) |
操作模式 | 遠程跟蹤，單點測量，連續測量 |
開關輸出 | 兩種輸出：高電平信號VCC-2V和低電平信號<2v< span="">，最大負載能力0.5A，短路保護,開關臨界值和磁滯可選 |
觸發輸入 | 輸入高電平信號>11V和低電平信號<6.5v< span="">，在24V情況下電流為2.5mA，觸發沿和延遲可選，觸發脈沖最大24V |
供電V | 10～30(DC) |
最大功率損耗 | 3.2W或25.7W(加熱,24V) |
工作溫度℃ | -10～+50或-40～+50(配加熱器) |
儲存溫度℃ | -40～+70 |
尺寸mm | 210x96x50 |
重量g | 770 |
保護等級 | IP65 |
EMC | EN 61326-1 |
◆技術規格可按客戶要求定制。
◆我們保留規格變化而不另行通知的權利。
ZDPS0x激光測距傳感器測量原理：激光相位法
激光測距傳感器ZDPS0x應用領域：
行吊XY定位、集裝箱定位、靶距自動控制、船舶安全靠距、電梯運行測量、大型工件裝配定位、運動物體位置監控、超大物體幾何計量、大型貨架庫存管理、電氣化鐵路接觸網測量、鐵路建筑物限界測量以及江河湖海等的水位測量、距離、位置、液位、料位、生產線料坯傳送定位。
ZDPS0x激光測距傳感器應用領域：
行吊XY定位、集裝箱定位、靶距自動控制、船舶安全靠距、電梯運行測量、大型工件裝配定位、運動物體位置監控、超大物體幾何計量、大型貨架庫存管理、電氣化鐵路接觸網測量、鐵路建筑物限界測量以及江河湖海等的水位測量、距離、位置、液位、料位、生產線料坯傳送定位。

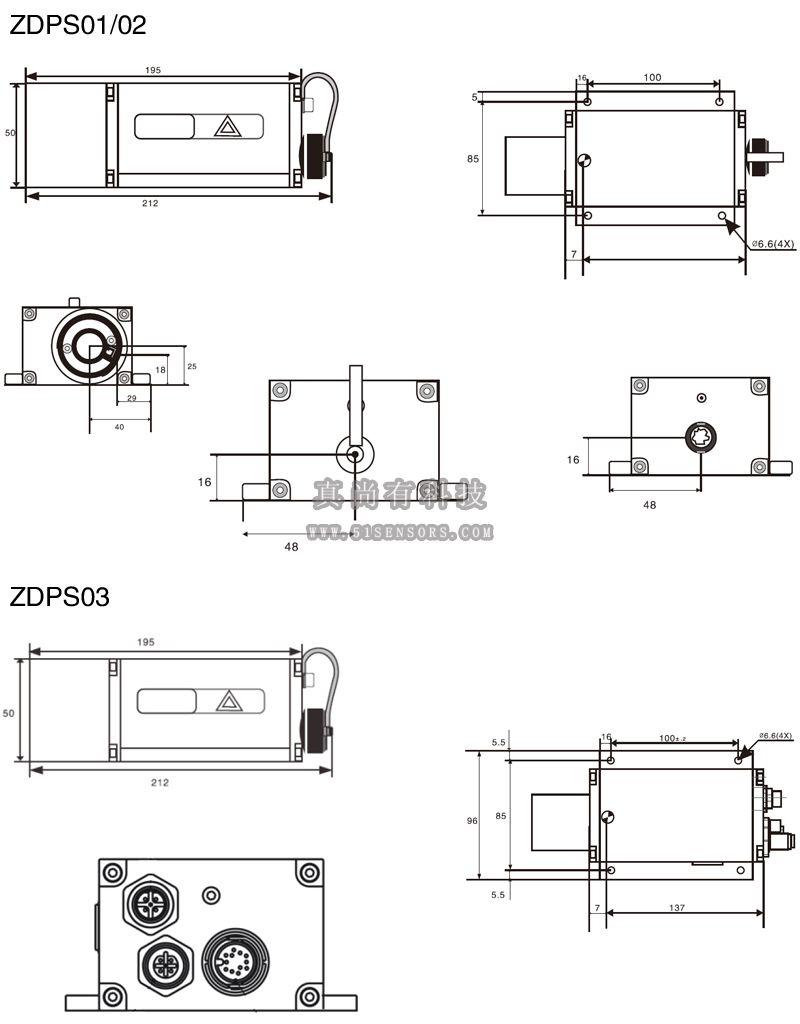

ZDPS0x激光測距傳感器安裝尺寸：
