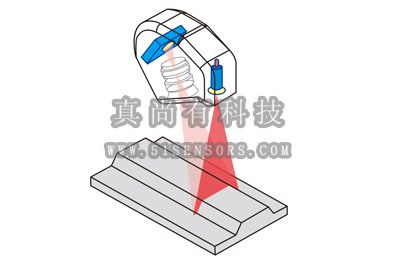

????3D精密輪廓測量系統借助ZLDS200掃描光線,獲取被測物體表面特征,還原平面的3D輪廓,達到精密輪廓掃描的效果。
????儀器能精確還原被測表面的輪廓細節,對表面微觀細節進行分析。 借助軟件系統可將輪廓信息直觀的顯示出來,便于操作者進行詳細分析。
量身定制輪廓掃描方案;
連接生產系統,及時反映生產狀況;
多種型號傳感器和方案可選,基本滿足所有工業現場輪廓掃描需求;
軟件可以顯示歷史數據,便于與實時測量數據作比較;
搭配運動控制設備,可以實現復雜運動控制掃描;
可實現報警輸出;
傳感器提供DLL庫,便于便于做后期軟件開發;
系統成熟穩定,測量精度高;
測量快,解決人工無法實現的測量方式,提高生產效率;
非接觸無損傷測量,高防護等級,合適各種測量環境。
模型模具輪廓檢測;
堆積輪廓測量
雕刻面檢測
港口集裝箱識別與測量
冷卻場板坯與棍坯監測
露天采場的散裝貨物測量
原料跟蹤
物體體積測量等應用。
型號 | 3D精密輪廓測量系統 |
Z軸量程mm | 3~300 |
X軸量程mm | 6~240 |
Z軸線性度% | 0.1 |
X軸線性度% | 0.2 |
最高測量頻率Hz | 1000 |
測量距離mm | 12~500 |
◆其他量程可根據具體要求訂制。
◆我們保留規格變化而不另行通知的權利。
輪廓掃描系統所用傳感器可以選擇ZLDS10X系列, ZLDS11X系列,ZLDS200系列等。采用電機驅動傳感器進行掃描,通過采集水分量和垂直分量的數據,得出被測表面的輪廓曲線。
采用高精度的電機和絲桿,確保系統水平分量數據穩定精確;由高精度激光位移傳感器獲取垂直分量,電機與傳感器通過硬件方式實現數據同步匹配。
正在更新,請稍后……
輪廓掃描系統可用于火車輪緣磨損量在線檢測、電機轉子表面平整度檢測、手機外殼檢測、汽車輪胎輪廓在線測量、工件尺寸測量和包裝盒密封性等,幾乎滿足所有的工業生產輪廓檢測要求。
正在更新,請稍后……
