低價進口旋轉刀片傾斜度測量方案，就選英國真尚有高精度激光位移傳感器ZLDS113！

應用背景

在實驗室內，有些裝置的主要運動部件為中心軸周?chē)叫邪惭b了一些刀片，工作時這些刀片以中心軸為軸高速旋轉。如果在工作中有些刀片沒有平行于主軸，則會(huì )出現較為嚴重的后果，所以保證刀片與軸的平行至關重要。因此需要提供一種檢測手段來確認安裝的刀片是否都平行于主軸。

應用方案

測量目的：檢測圍繞主軸安裝的刀片的安裝情況，確認是否平行于主軸。

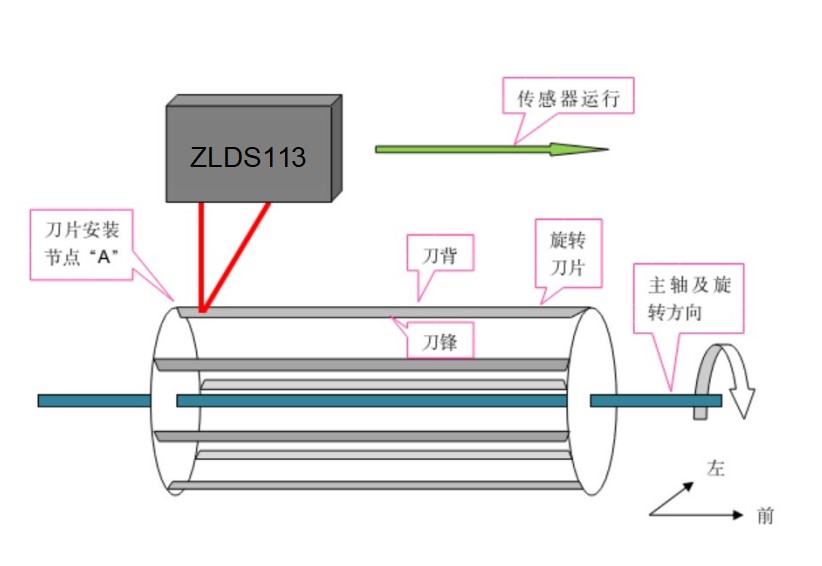

具體應用方案見下圖。其中每張刀片都有兩個的安裝節點如圖上所以“A”點可以對刀片進行上下、左右調節。刀片調節的靈活性正是給調節帶了很大的麻煩，所以需要高精度的傳感器用于輔助調節。本次使用的是ZLDS113高精度激光傳感器，主要考慮因素是改產品的高精度、高穩定性和遠起始距離。

ZLDS113激光位移傳感器測旋轉刀片的傾斜度

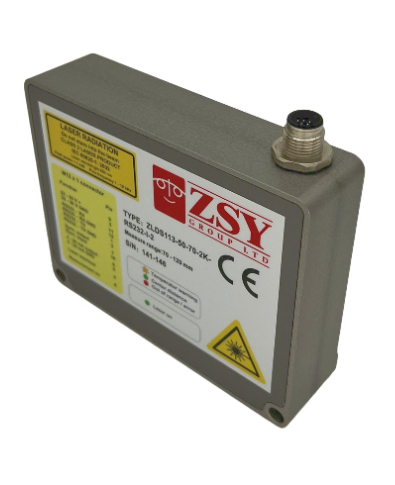

ZLDS113精密激光位移傳感器采用了新型設計，因此其結構緊湊且小巧輕便。它擁有分辨率為1μm、線性度為3μm的高性能指標；除此以外，他還擁有同步測厚功能，無需額外的控制器和校準設備便可直接將兩臺傳感器連接起來組成測厚系統。

主要特點：

◆分辨率最高可達1um，線性度最高3um；

◆測厚系統：2個傳感器成對安裝，能自動主從識別，構成測量?jì)x，進行在線厚度、寬度等實時測量,無需控制器；

◆實時可編程功能：數值計算、數字傳輸速度、模擬設置、濾波器等。
