ZED26高分辨率電渦流傳感器一款單探頭的電渦流位移傳感器，具有極佳的位移分辨率（最高0.0005% FSO），可測量鐵磁和非鐵磁所有金屬材料。該系統是基于平衡電橋渦流技術研制，使用簡單，性能優越，可以用于各種極端環境。無論是用于科學研究還是自動化的過程控制，系統都能表現出優異的性能，特別適用于需要高分辨率位移反饋控制的應用,例如光學定位平臺、原子力顯微鏡、旋轉軸位置檢測等。

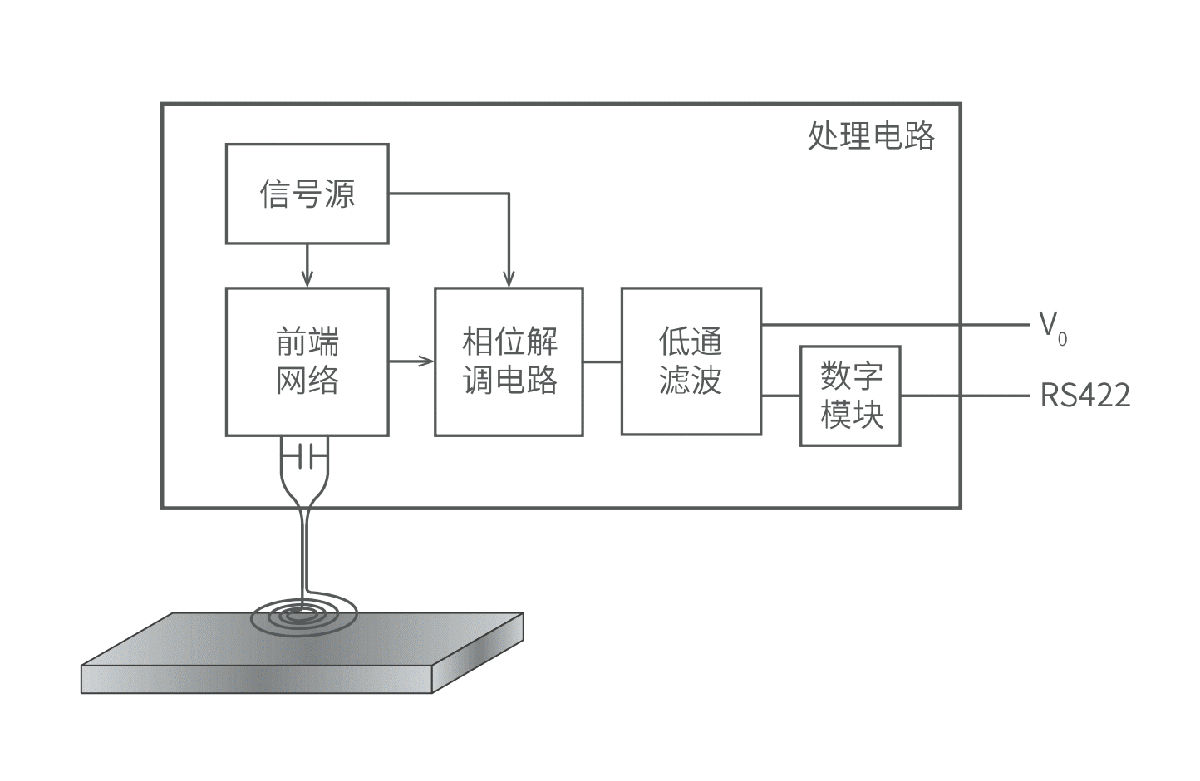

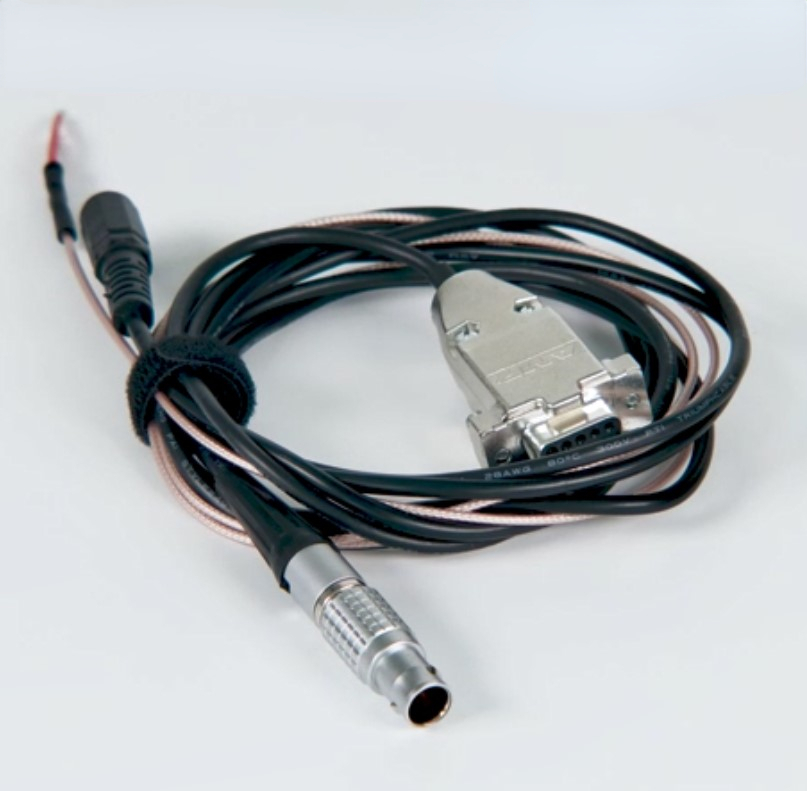

ZED26系統由測量探頭和控制器兩部分組成。測量探頭將距離信息提取為線圈的阻抗信息，處理電路中的相位解調電路將阻抗信息轉換為和位移相關的電壓信號,經過數字模塊線性校正之后輸出。其中ZED26控制器共有2個接口，一個為探頭接口，一個為輸入輸出接口。線纜和處理電路連接的一端是10芯自鎖航插，另一端分為3個接口:供電口、模擬輸出同軸線、數字輸出DB9接口。
ZED26系統簡單易用：依次將探頭連接到處理電路、連接電源線、接通電源，電源指示燈亮起即可正常使用。通過模擬或數字輸出端口可以獲得位移信息。模擬輸出-5V~+5V對應滿量程范圍,數字輸出搭配上位機軟件可以查看、保存波形。。
畫冊下載
ZED26高分辨率電渦流位移傳感器特點：
（1）、無磨損與非接觸測量
（2）、高分辨率（最高0.0005% FSO）
（3）、高溫度穩定性（優于0.1% FSO/℃）
（4）、支持探頭定制（探頭的量程、形狀、材料、導線長度可以定制）
（5）、可測鐵磁與非鐵磁材料
（6）、適用于復雜的工業環境：污垢、壓力、 高/低溫度
影響測量精度的因素：
（1）、更換目標板材料需要進行重新標定，特別是精密測量需求中,若用戶的目標材料和出廠標定材料不同可在訂貨時選擇出廠特殊標定或用戶自行標定。
（2）、每個傳感器中控制器里面的處理電路和探頭在出廠時經過精密校正，不建議混搭使用，推薦配對使用以獲得最優性能。
（3）、被測目標板的尺寸至少是探頭直徑的3倍以上，過小的目標板或異型目標板需要出廠特殊標定或用戶自行標定。
（4）、被測目標板的厚度至少是4倍集膚深度以上,和材料的磁導率和電導率相關,過薄的目標板需要出廠特殊標定或用戶自行標定。
安裝方式：

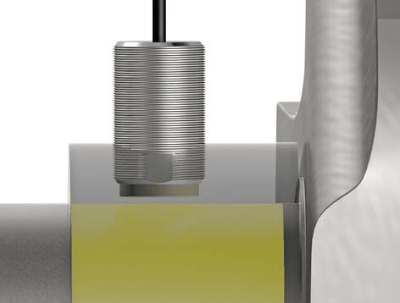

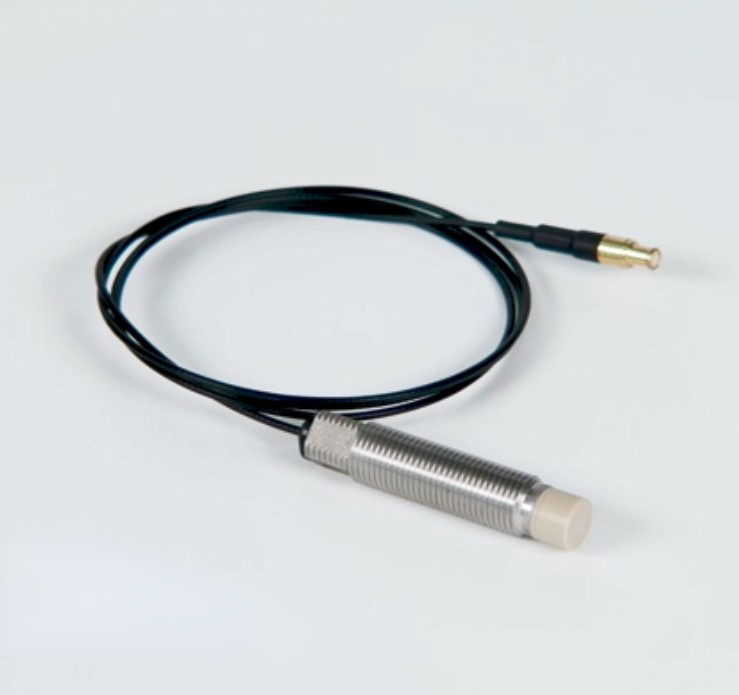

（1）、螺紋探頭

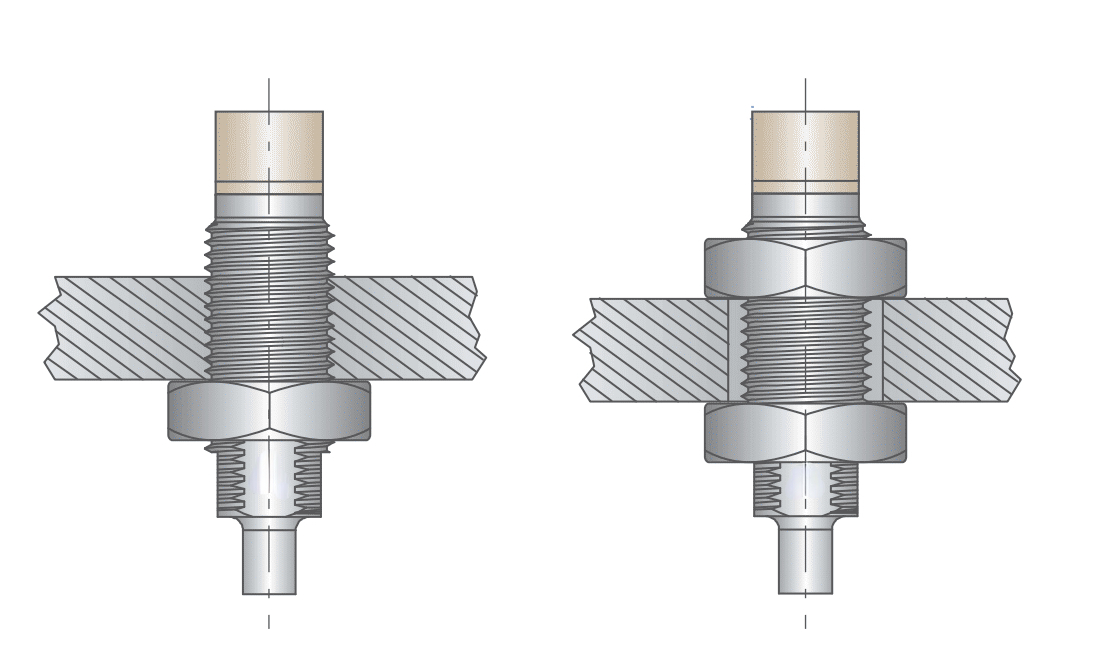

螺紋固定是比較常用的固定方式，有以下兩種固定方式，探頭需要伸出金屬螺母或固定板一段距離，具體數值見探頭尺寸圖。
由于螺紋間隙的存在，探頭的安裝角度可能存在一定的誤差，選配和探頭接觸緊密的螺母可以一定程度上減小誤差。

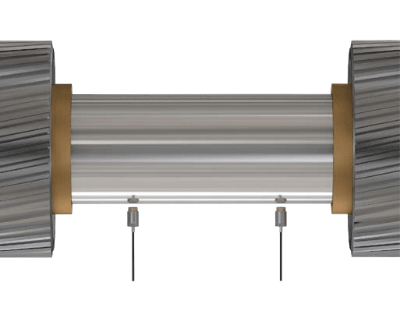

（2）、光桿探頭

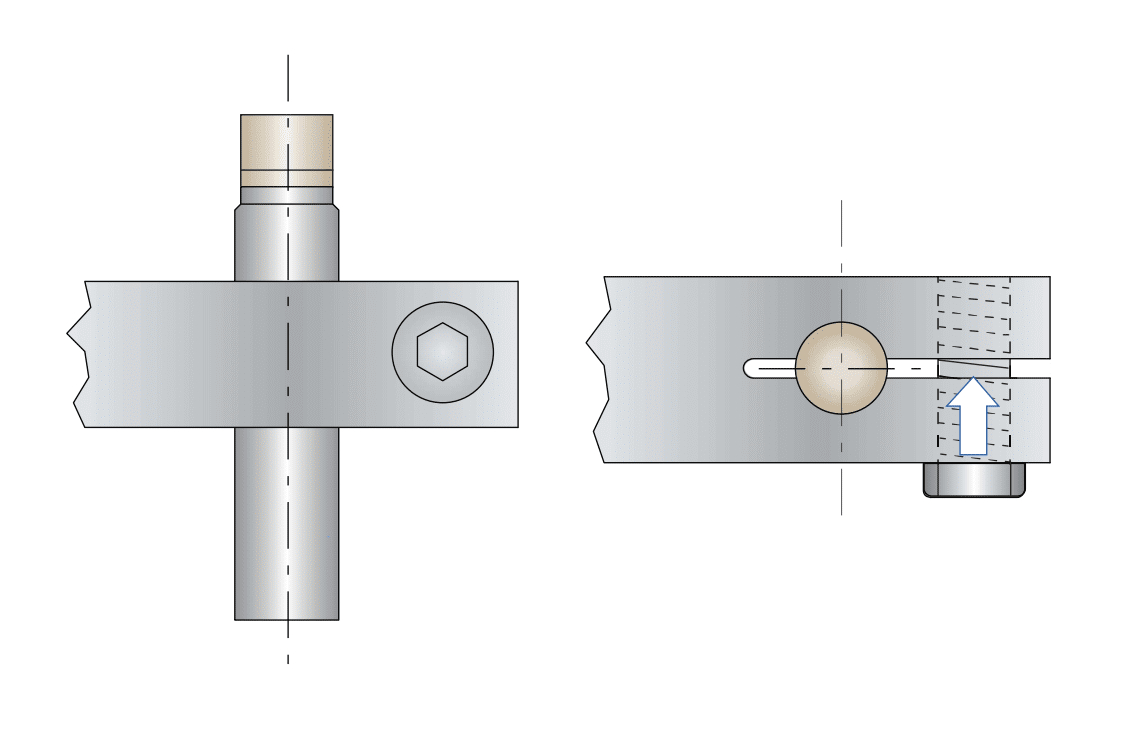

光桿探頭可以采用圓周抱死固定，可提供穩固的固定效果。探頭需要伸出金屬夾具一段距離，具體數值見探頭尺寸圖。

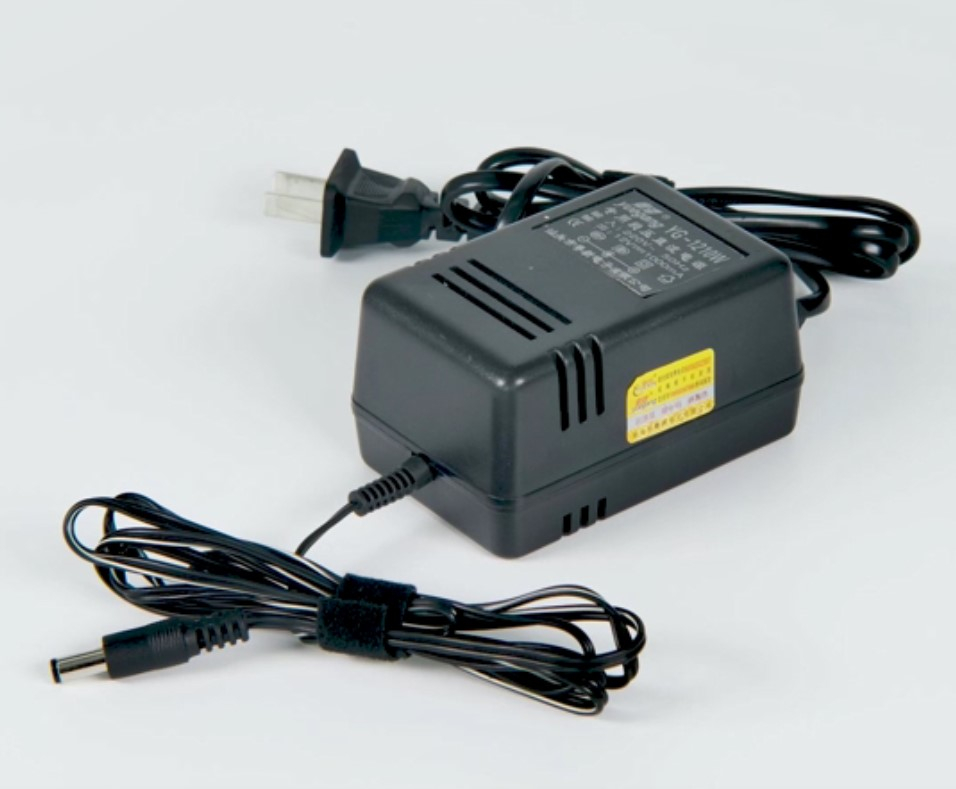

系統組成：
|  |  |
|  |

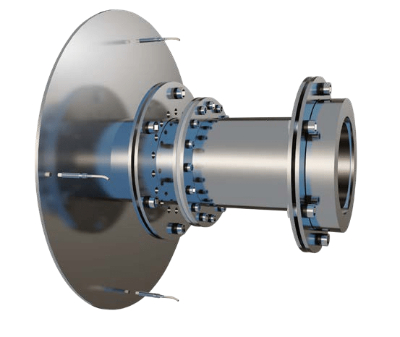

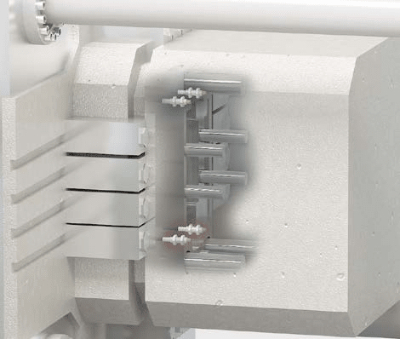

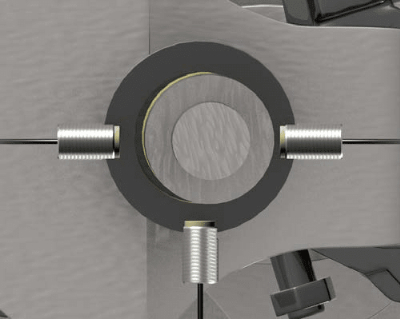

ZED26高分辨率電渦流位移傳感器應用領域：
可應用于精密測量金屬材料的長度、寬度、高度、厚度、圓度等尺寸，位移，變形，振動等。特別適用于需要高分辨率位移反饋控制的應用,例如光學定位平臺、原子力顯微鏡、旋轉軸位置檢測等。
ZED26高分辨率電渦流位移傳感器技術規格：
| 型號 | ZED26 | |||
| 量程 | 25μm/100μm/500μm/1mm/2mm | |||
| 分辨率1) | 10 Hz | 0.0005% FSO 2) | ||
| 10 kHz | 0.002% FSO | |||
| 線性 | 模擬輸出 | <±2% FSO | ||
| 數字輸出 | <±0.1% FSO | |||
| 模擬輸出帶寬(-3dB) | 10 kHz | |||
| 溫度穩定性 | < 0.1% FSO/℃ | |||
| 目標材料3) | 非鐵磁性 | |||
| 溫度范圍 | 使用溫度 | 0℃~70℃ | ||
| 存儲溫度 | -20℃~80℃ | |||
| 供電 | 12~24V | |||
| 輸出形式 | 模擬 | -5V ~ +5V | ||
| 數字 | RS422 | |||
| 通道數量 | 1 | |||
| 1) 量程中點位置有效值分辨率 2) FSO：Full Scall Output（滿量程輸出） 3) 標定材料：6061鋁 | ||||
ZED26高分辨率電渦流位移傳感器測量原理：

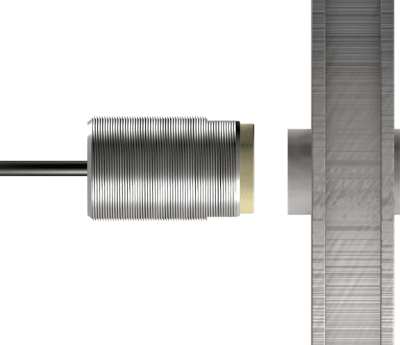

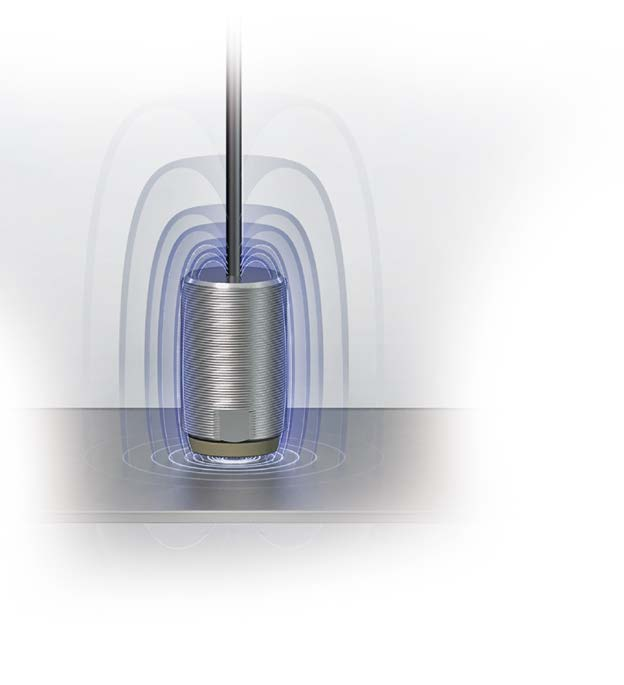

渦流原理：在電感式位移傳感器中，渦流原理占有獨特的地位。通過渦流進行位移測量是基于從振蕩電路中提取渦流能量。傳感器探頭的核心是線圈，給線圈通以高頻交流信號，線圈周?chē)蜁?huì )形成磁場；如果將導體放置在該磁場中，根據法拉第感應定律，則會(huì )感應出渦流場，該電渦流場反過來影響磁場強度，并最終改變線圈的電感和電阻。線圈和導體的距離越近，在導體內形成的電渦流強度就越大，線圈電感和電阻變化量就越大，因此線圈的電感和電阻值與距離產生了對應關系。傳感器控制器內部的精密解調電路可以獲取線圈的信號幅度和相位位置的變化來計算線圈的阻抗信息，進而實現位移測量。
相位解調法：傳感器能達到超高分辨率的原因是使用了相位解調法。常用的解調電路中使用較多運放，不可避免的引入很多系統噪聲。而相位解調法具有超高的靈敏度，不需要高增益的運放即可達到理想的輸出范圍。
ZED26高分辨率電渦流位移傳感器應用領域：
可應用于精密測量金屬材料的長度、寬度、高度、厚度、圓度等尺寸，位移，變形，振動等。特別適用于需要高分辨率位移反饋控制的應用,例如光學定位平臺、原子力顯微鏡、旋轉軸位置檢測等。
ZED26高分辨率電渦流位移傳感器應用領域：
可應用于精密測量金屬材料的長度、寬度、高度、厚度、圓度等尺寸，位移，變形，振動等。特別適用于需要高分辨率位移反饋控制的應用,例如光學定位平臺、原子力顯微鏡、旋轉軸位置檢測等。
ZED26高分辨率電渦流位移傳感器安裝尺寸：

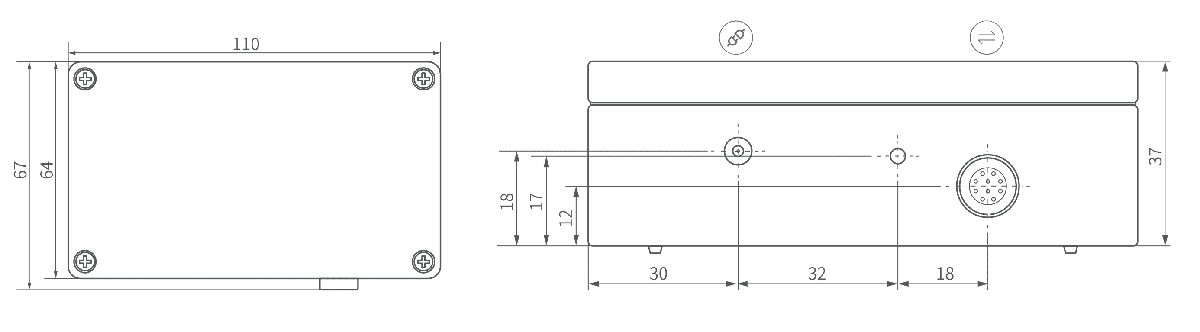

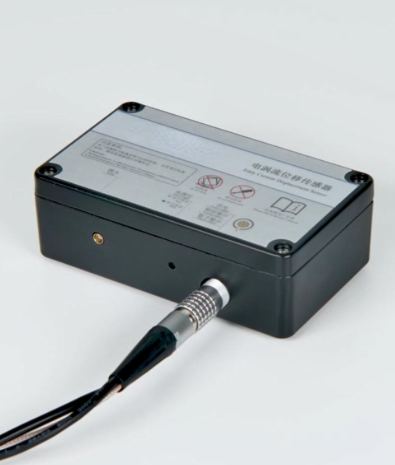

ZED26控制器：

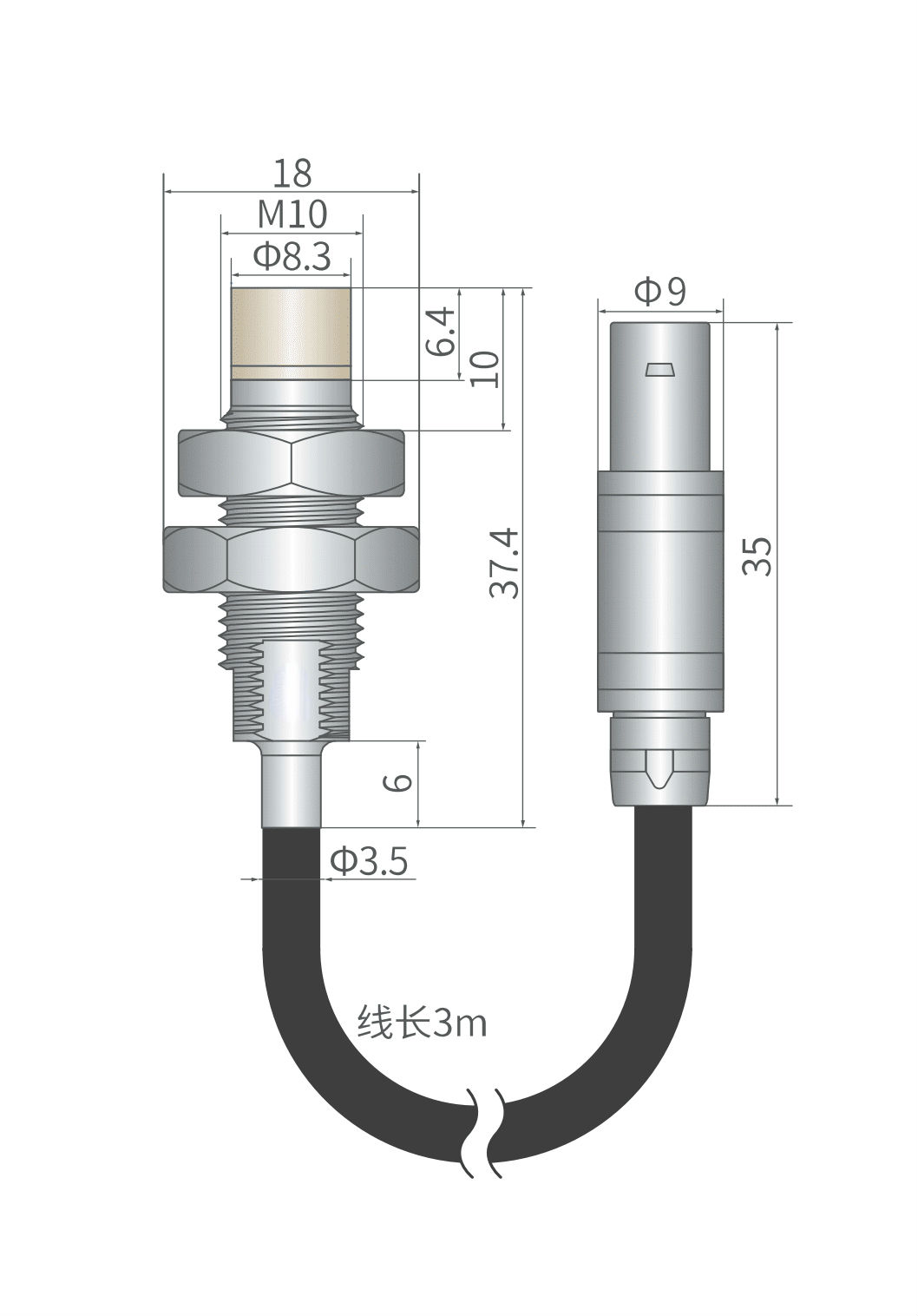

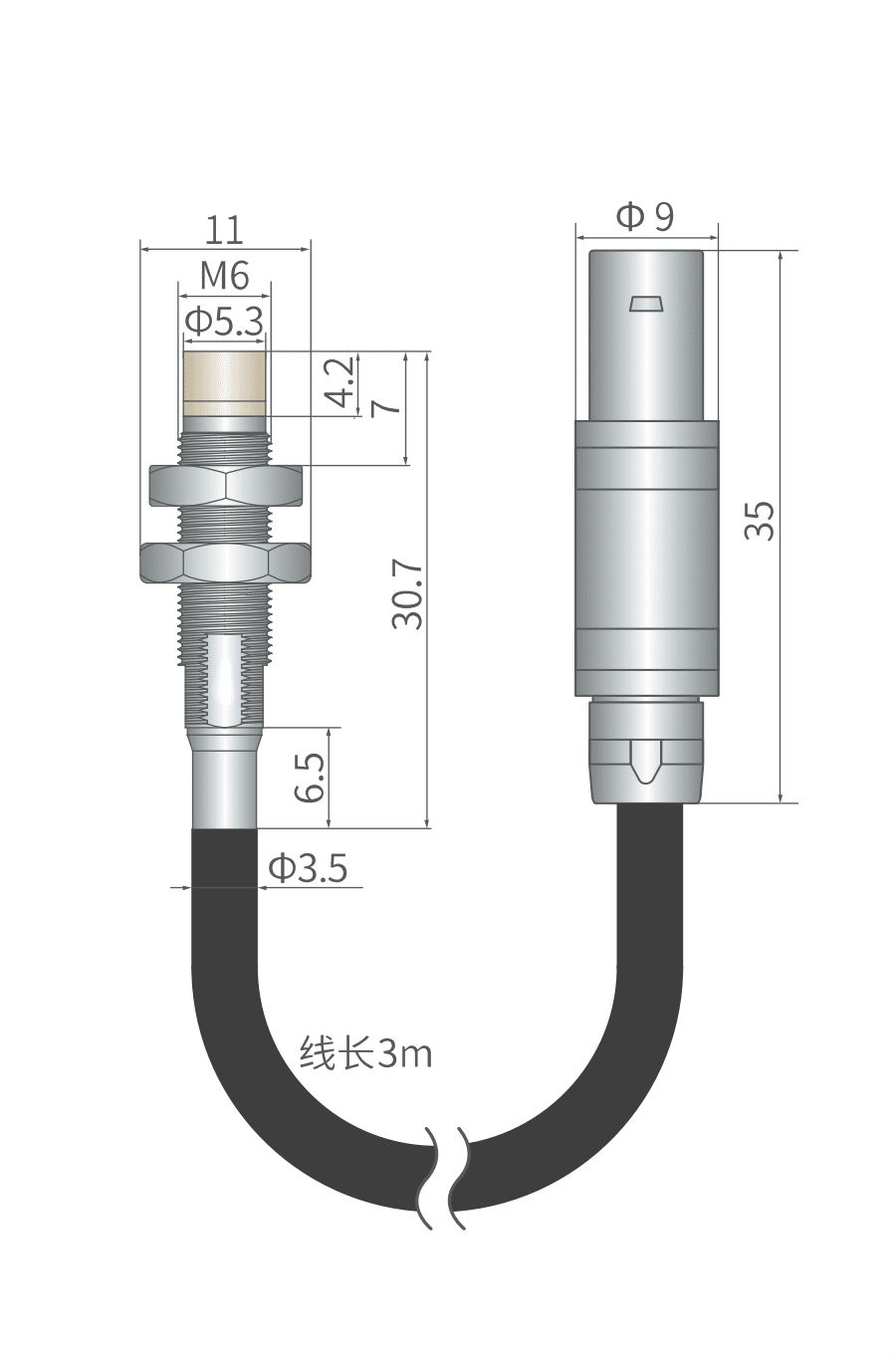

探頭（標準）：
