微型LVDT傳感器LVDT500系列可在空間限制應用中提供精確測量。LVDT500系列的直徑只有3/8英寸[9.5毫米],磁芯非常輕,是磁芯重量過大可能影響被測物運動的應用情況下的理想選擇;由于慣性較小,在較高位移速度下更容易實現精確測量。 輕質磁芯還可以減少機械應力,有助于保持磁芯驅動組件的結構完整性。
線圈和磁芯之間緊密的電氣耦合所產生的高輸出靈敏度,為與幾乎所有的信號調節器和調節電路連接提供了充足的信號。磁性不銹鋼外殼提供了電磁和靜電屏蔽。
在±0.025至±1英寸的范圍內,可使用高溫操作(200oC)型號LVDT500-T。還可提供LVDT500-V高壓(通風外殼)型號。LVDT500與全系列測量專用線性差動變壓器信號調節器兼容。
與大多數線性差動變壓器一樣,LVDT500繞組采用特殊配方的高溫柔性樹脂真空浸漬,線圈組件用雙組分環氧樹脂封裝在外殼內。這對抵御惡劣環境(如高濕度、振動和沖擊)提供了極好的保護。
畫冊下載
微型LVDT傳感器LVDT500系列特點:
1、緊湊的尺寸
2、磁芯非常輕
3、行程范圍為±0.127至±50.8mm
4、從2kHz到20kHz的輸入頻率
5、±0.25%線性(100%行程)
6、高輸出信號
7、耐沖擊和振動
8、不銹鋼外殼
9、英制或公制螺紋型芯
10、隨每個裝置提供的校準證書
微型LVDT傳感器LVDT500系列應用領域:
l X、 Y、Z級位置反饋
l 引線鍵合機
l 氣缸位置反饋
l 音圈測試
l 材料測試機
l 空間限制裝置

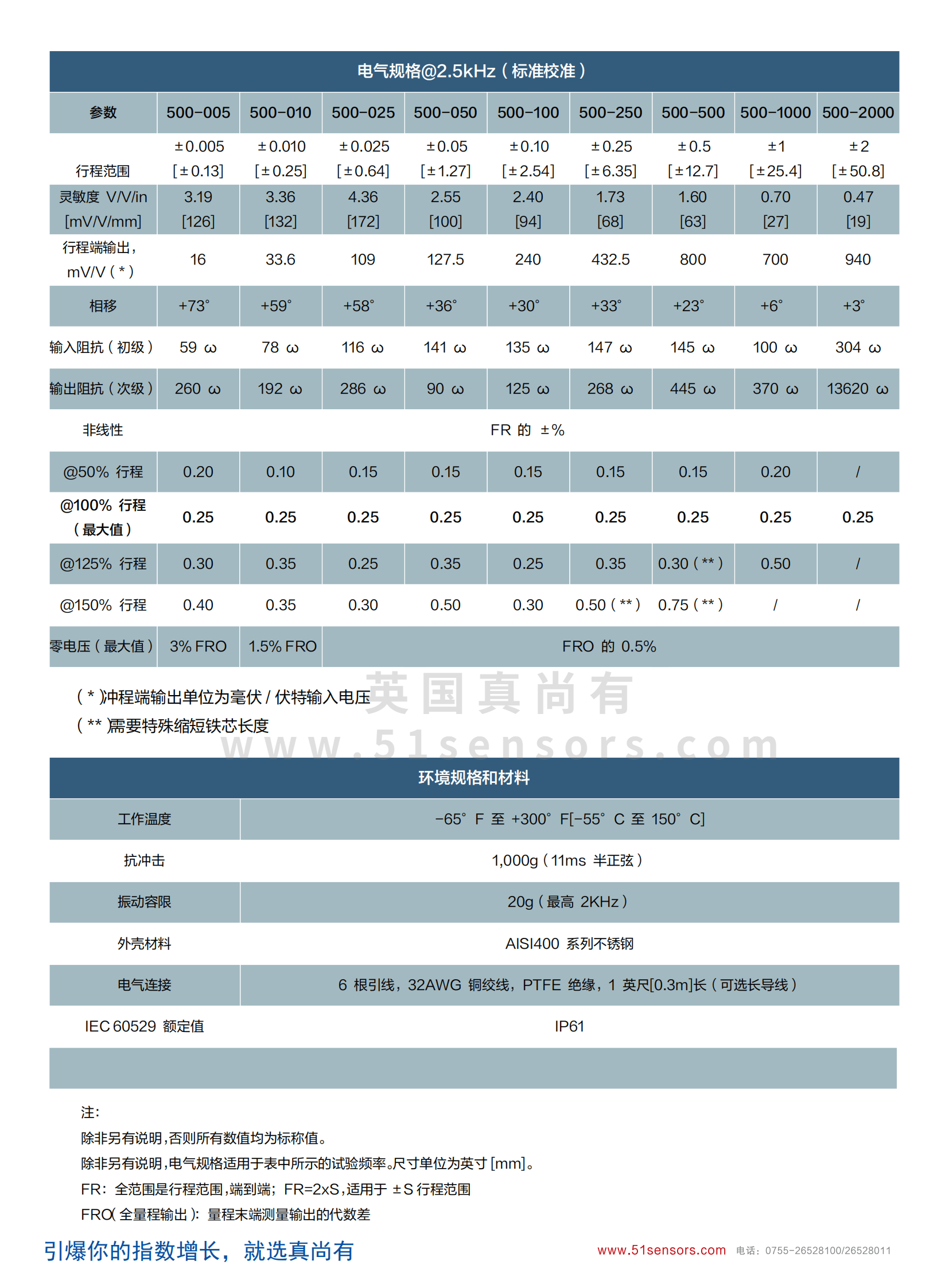

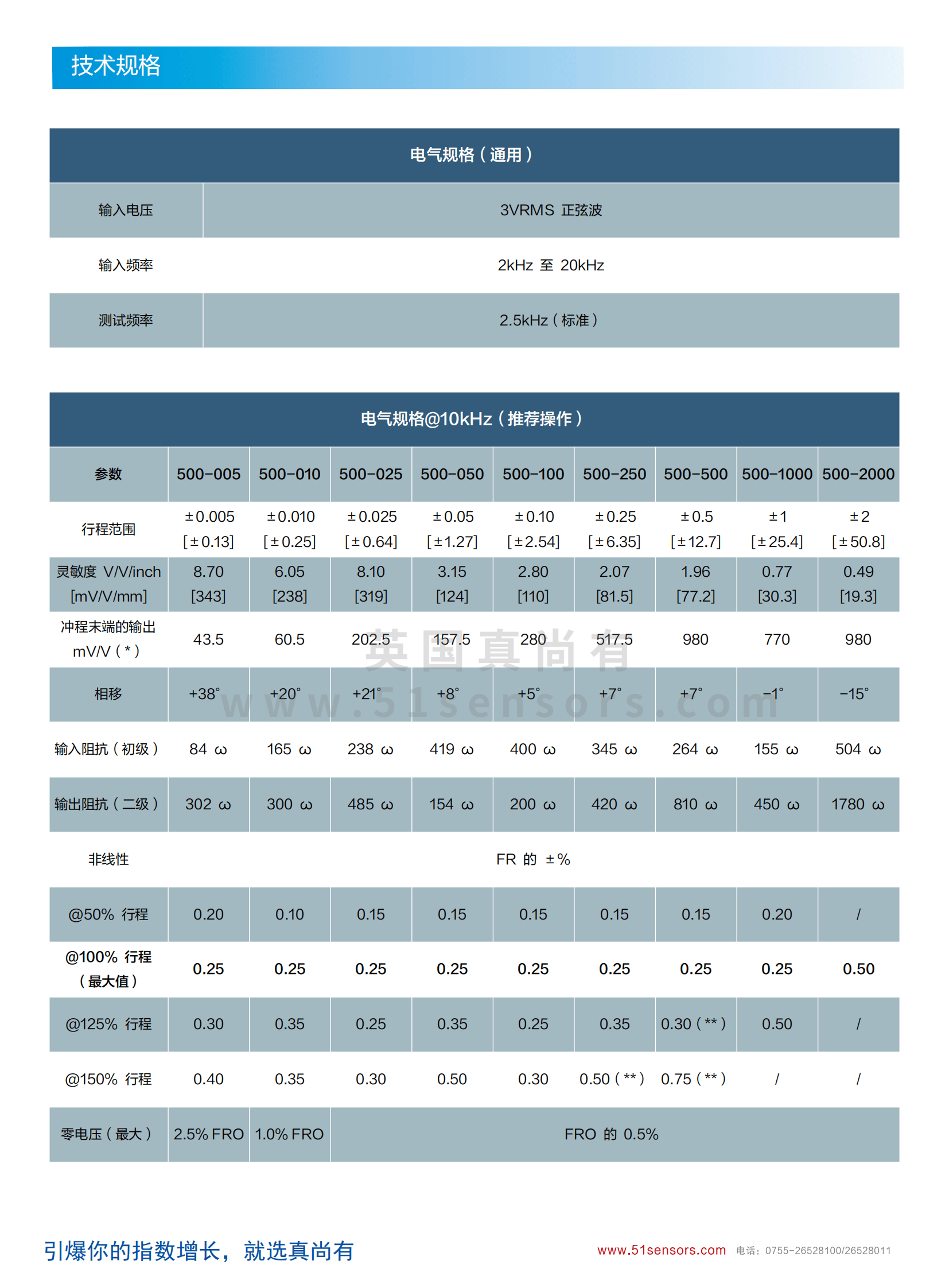

微型LVDT傳感器LVDT500系列技術規格:
微型LVDT傳感器LVDT500系列工作原理:
LVDT 是線性可變差動變壓器的首字母縮寫。 它是一種常見的機電換能器,可以將與其機械耦合的物體的直線運動轉換為相應的電信號。 LVDT 線性位置傳感器很容易獲得,可以測量小至百萬分之幾英寸到幾英寸的運動,但也能夠測量高達 ±30 英寸(±0.762 米)的位置。

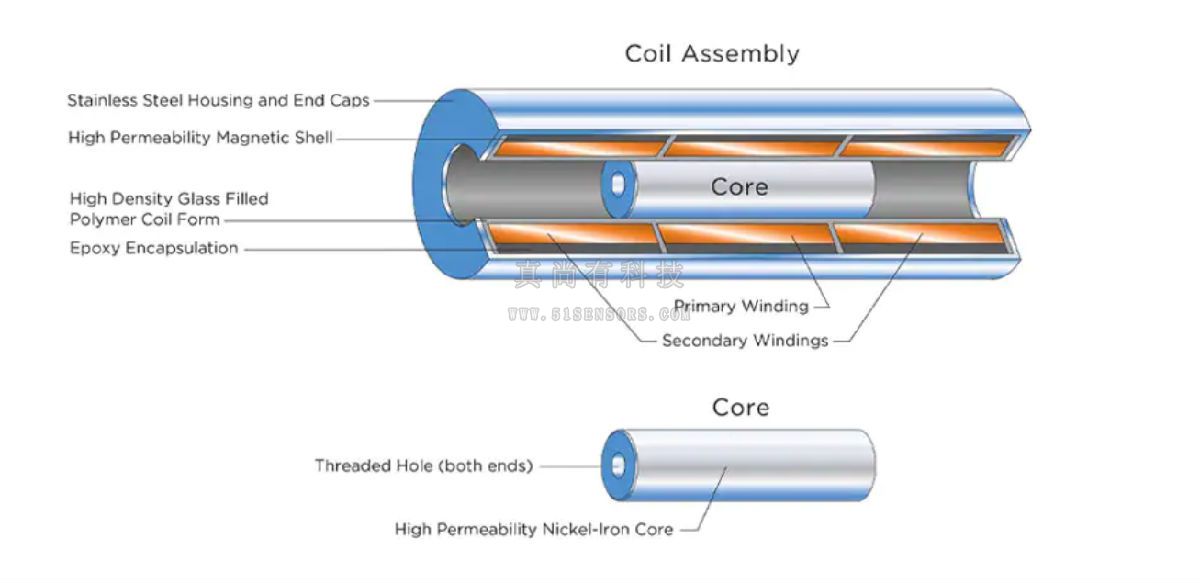

下圖 顯示了典型 LVDT 的組件。 變壓器的內部結構包括一個初級繞組,該初級繞組位于一對相同纏繞的次級繞組之間,圍繞初級對稱間隔開。 線圈纏繞在熱穩定玻璃增強聚合物的一體式中空形式上,封裝以防潮,包裹在高磁導率磁屏蔽中,然后固定在圓柱形不銹鋼外殼中。 該線圈組件通常是位置傳感器的固定元件。

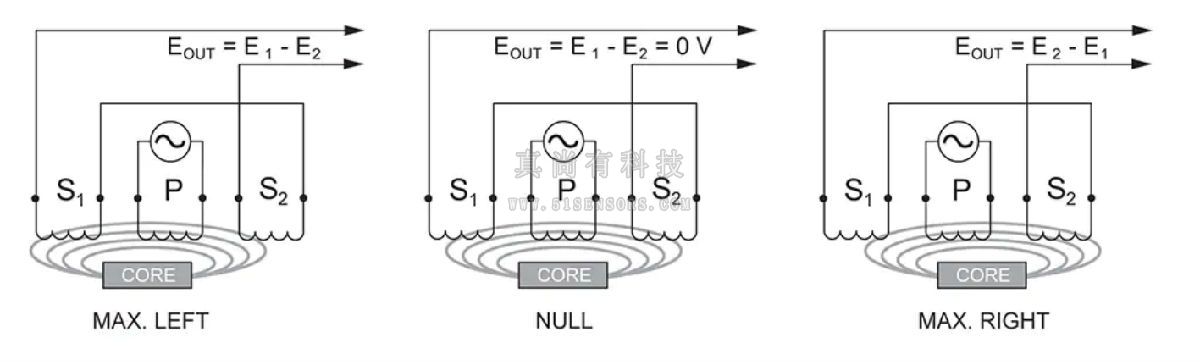

下圖說明了當 LVDT 的磁芯處于不同的軸向位置時會(huì )發生什么。 LVDT 的初級繞組 P 由恒幅交流電源供電。 由此產生的磁通量通過鐵芯耦合到相鄰的次級繞組S1和S2。 如果鐵芯位于 S1 和 S2 的中間,則相等的磁通耦合到每個次級,因此分別在繞組 S1 和 S2 中感應的電壓 E1 和 E2 相等。 在這個參考中間核心位置,稱為零點,差分電壓輸出 (E1 - E2) 基本上為零。 如圖所示,如果鐵芯更靠近 S1 而不是 S2,則更多的磁通耦合到 S1,而更少的磁通耦合到 S2,因此感應電壓 E1 增加而 E2 減小,從而產生差分電壓(E1 - E2 )。 相反,如果鐵芯靠近 S2,則更多的磁通耦合到 S2,而更少的磁通耦合到 S1,因此 E2 隨著 E1 的減小而增加,從而產生差分電壓 (E2 - E1)。
微型LVDT傳感器LVDT500系列應用領域:
在測量、自動化、計算機和信息技術等領域有廣泛的應用。比如:
l 智能家電
l 汽車行業
l 工業自動化
l 安全監控
微型LVDT傳感器LVDT500系列應用領域:
在測量、自動化、計算機和信息技術等領域有廣泛的應用。比如:
l 智能家電
l 汽車行業
l 工業自動化
l 安全監控

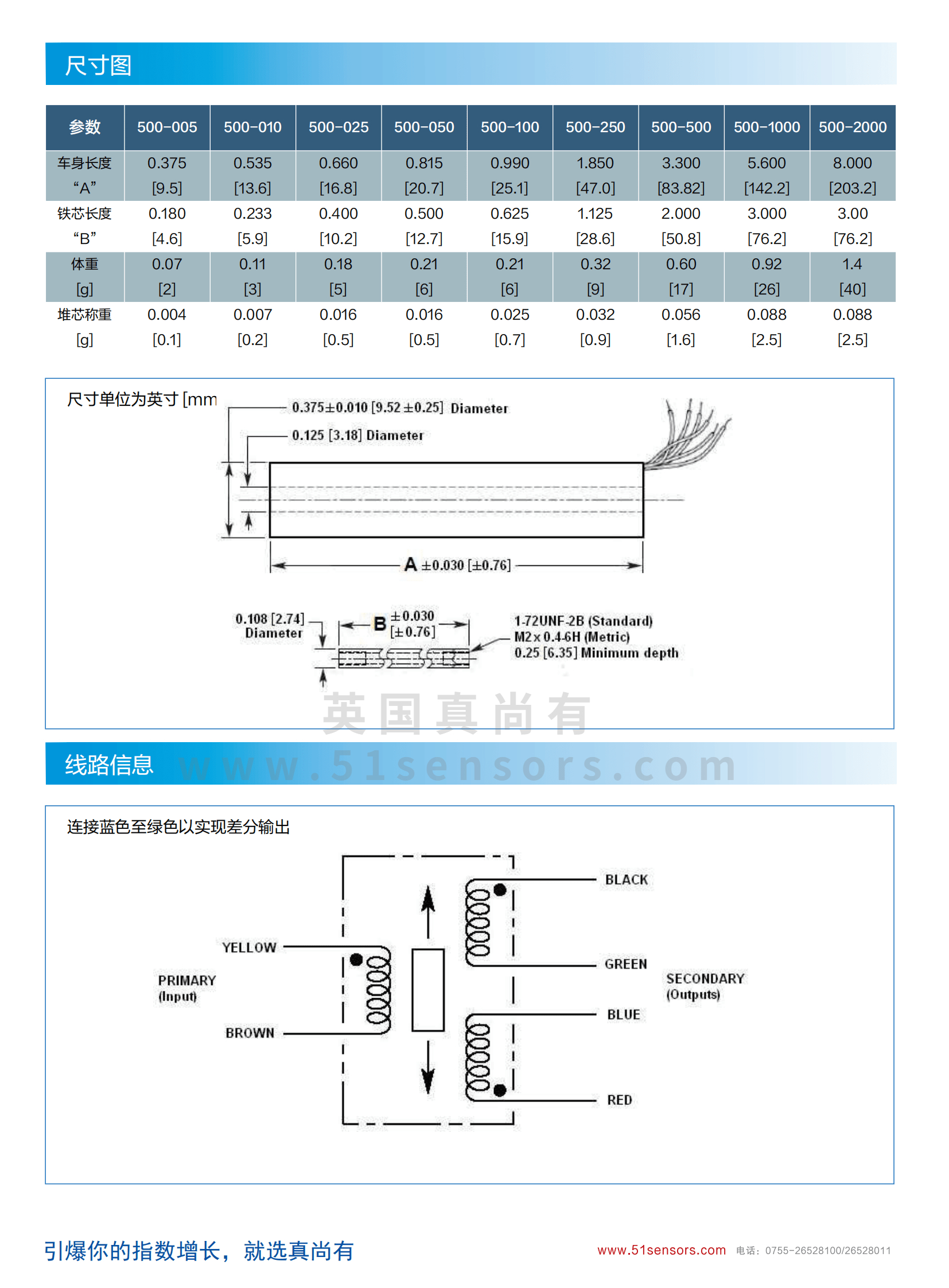

微型LVDT傳感器LVDT500系列安裝尺寸:
